Представлены некоторые объекты, доведенные и не доведенный внутренним
гидравлическим давлением до разрушения. Испытания проводились в
лаборатории.
Рв - максимальное давление. которое выдержал образец в процессе
доведения его до разрушения.
|
Испытания
проводимые в рамках проекта:
Marie
Curie,
SP-3
People «INNOPIPES», 7-й
рамочной программы ЕС, грант
PIRSES-GA-2012-318874. Материал
образцов труба 219×6, сталь
20. (Подробнее:
RZ DRI - 300516)
|

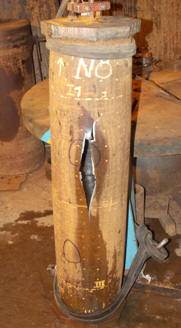

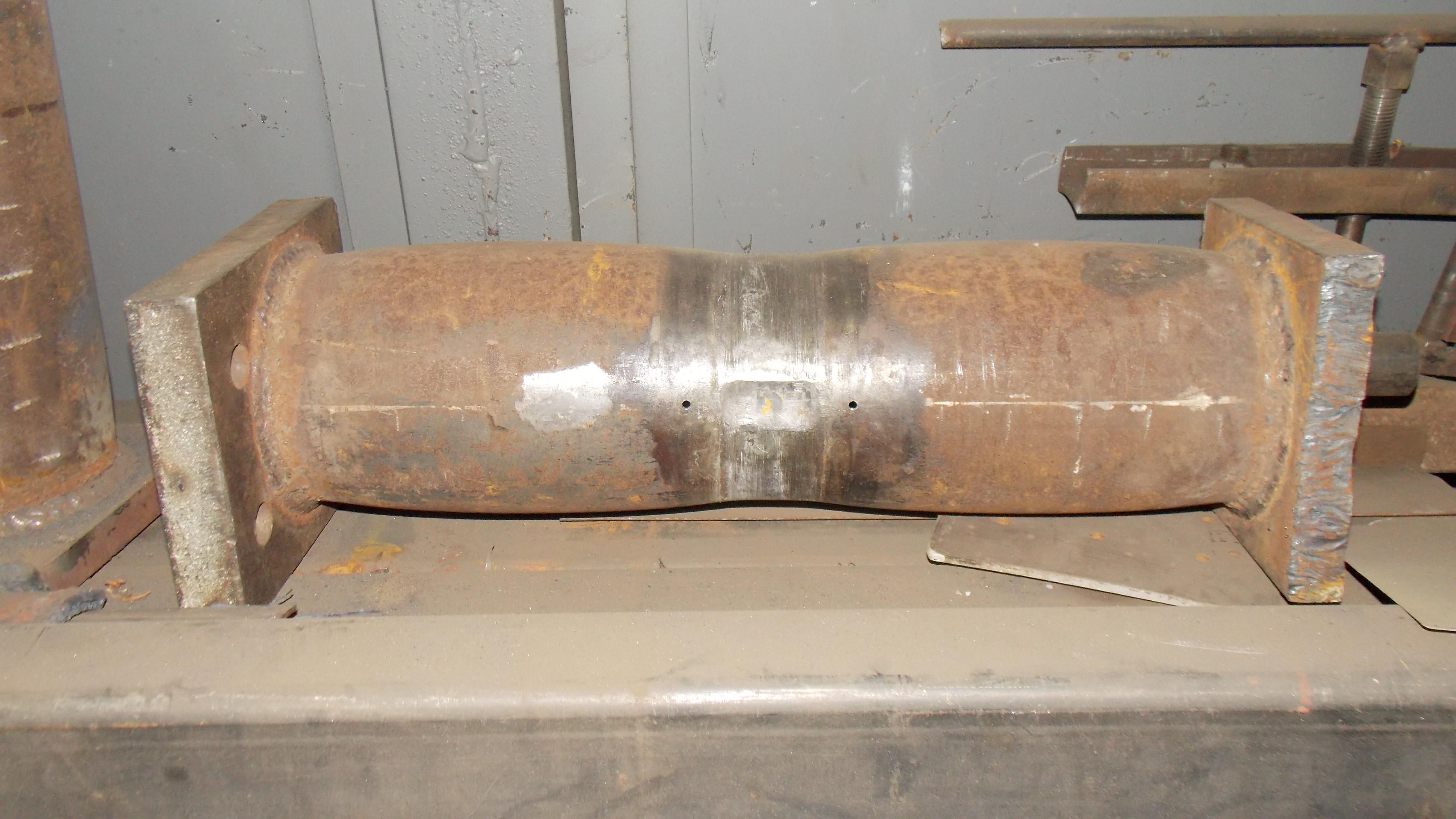

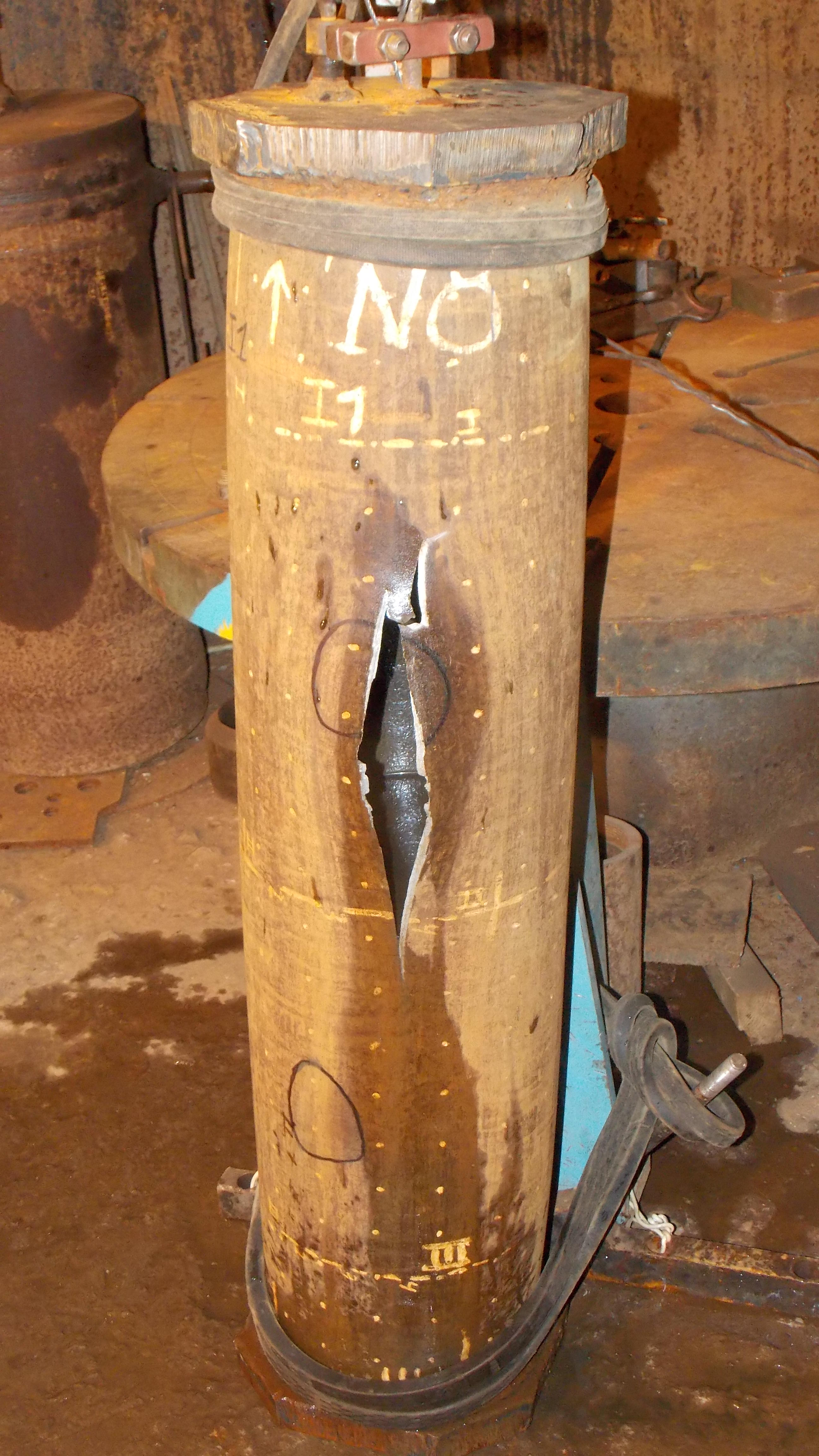

Образец
I1,
без дефекта.
(12.08.2014). Рв=27,59 МПа
Имеется видео испытаний |

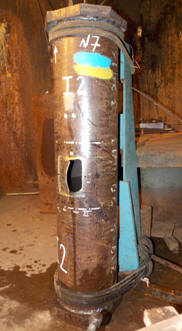

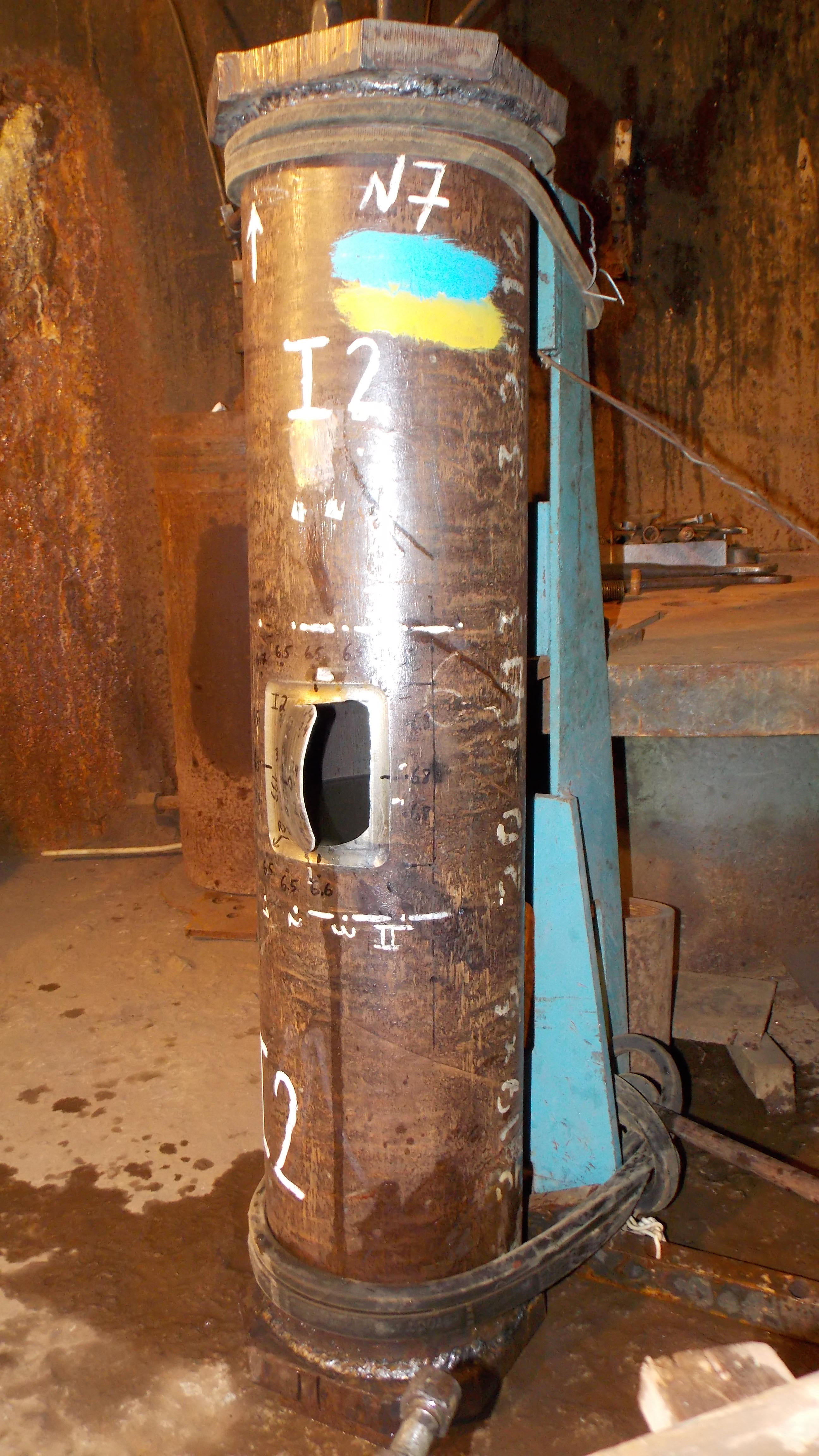

Образец
I2, с дефектом. (29.10.2014).
Рв=13,83 МПа
Имеется видео испытаний |

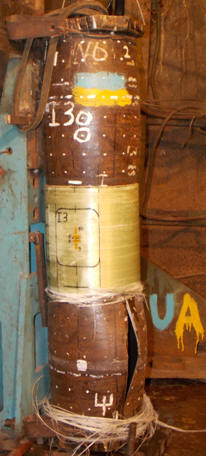

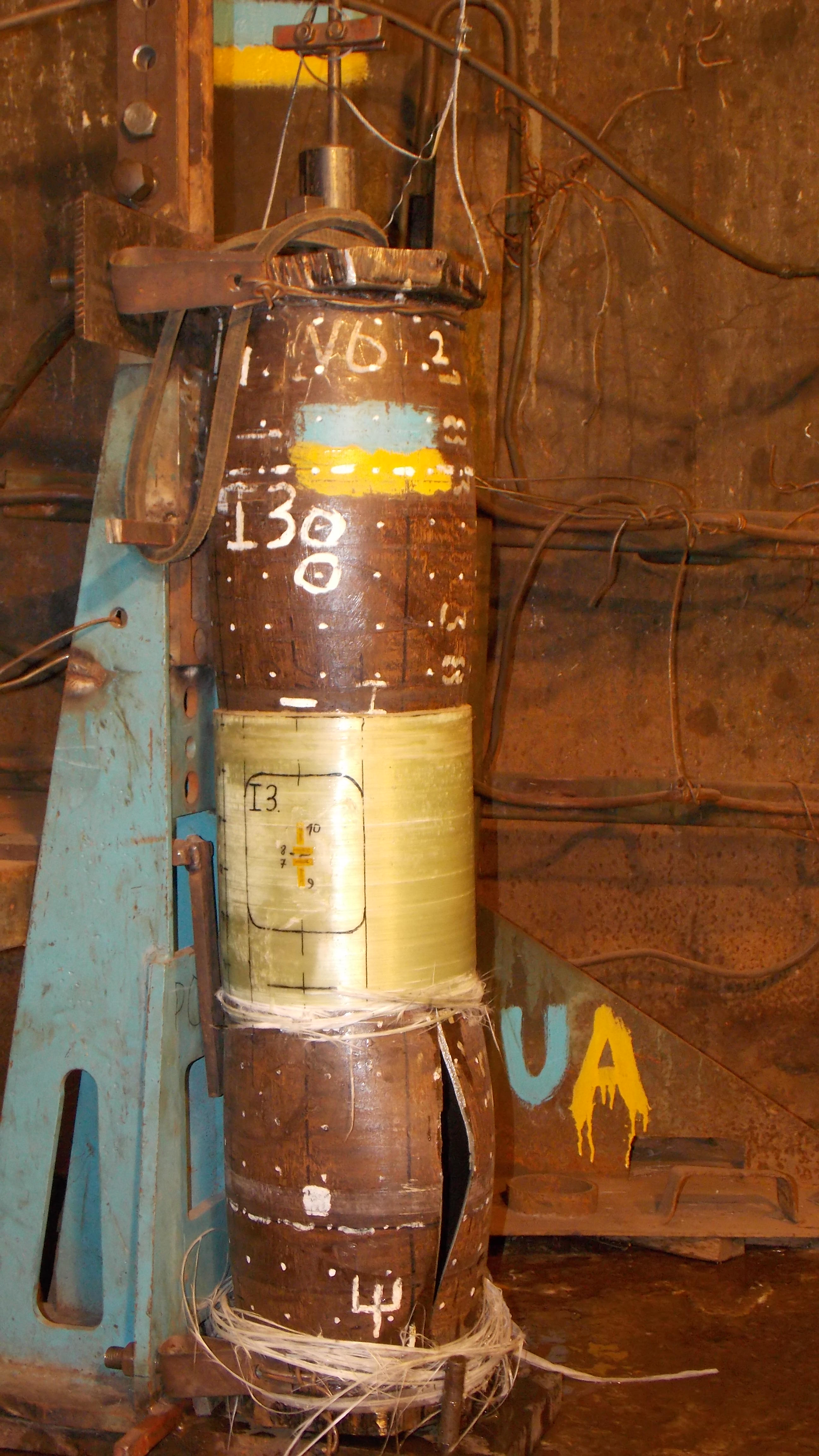

Образец I3, с дефектом
и бандажом. (18.08.2015).
Рв=29,06 МПа
_
|

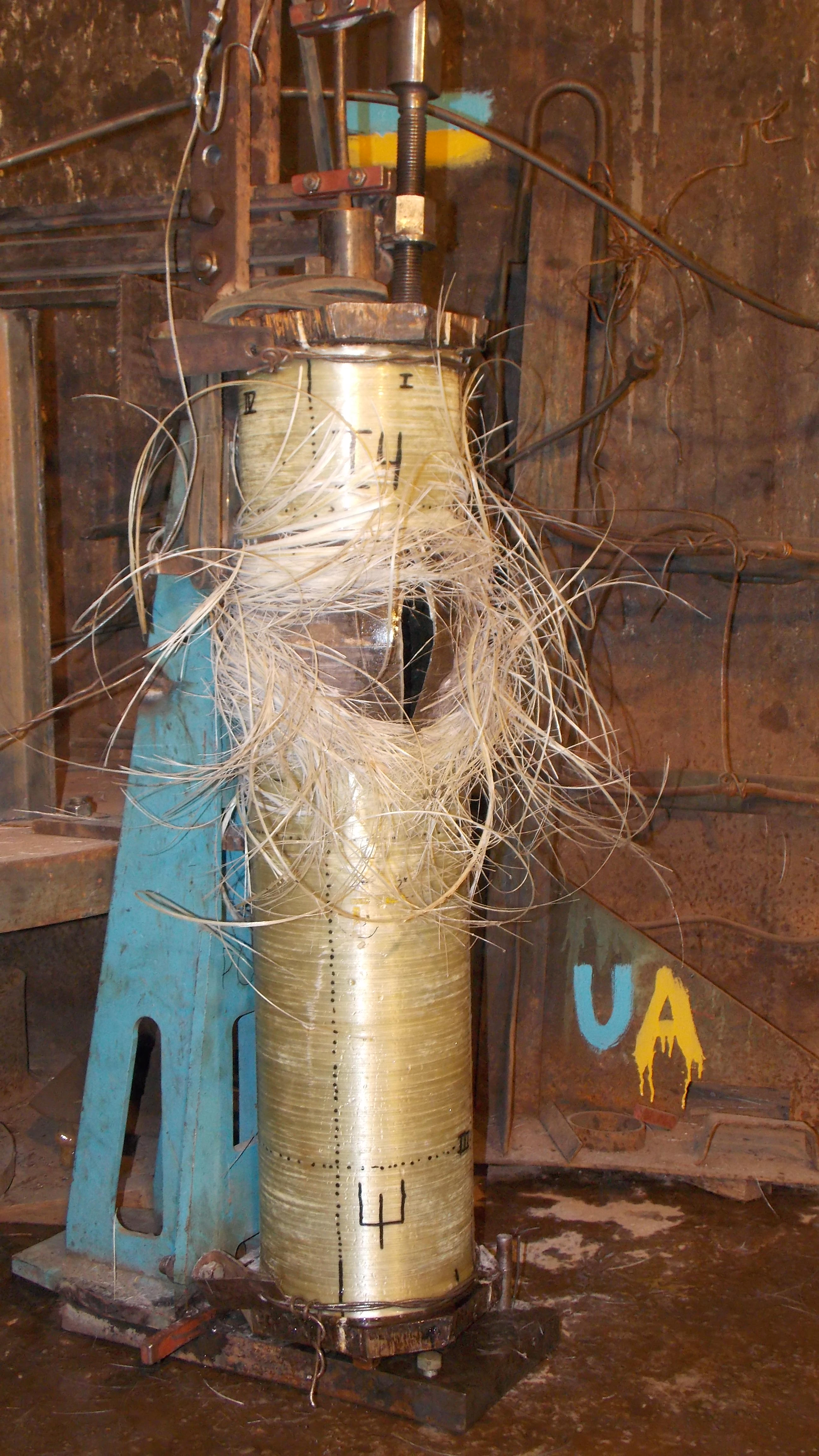

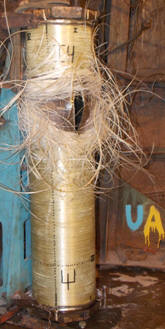

Образец I4,
без дефекта
и бандажом. (06.07.2015).
Рв=39,65 МПа
Имеется видео испытаний |

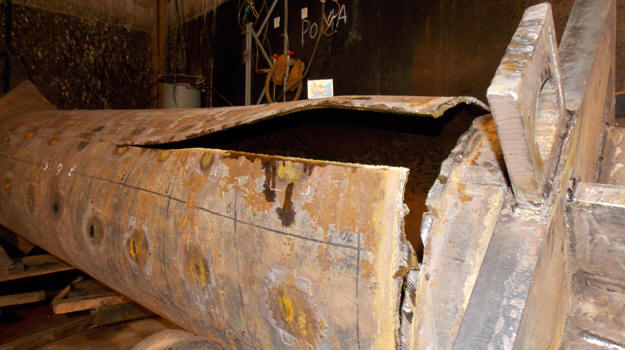

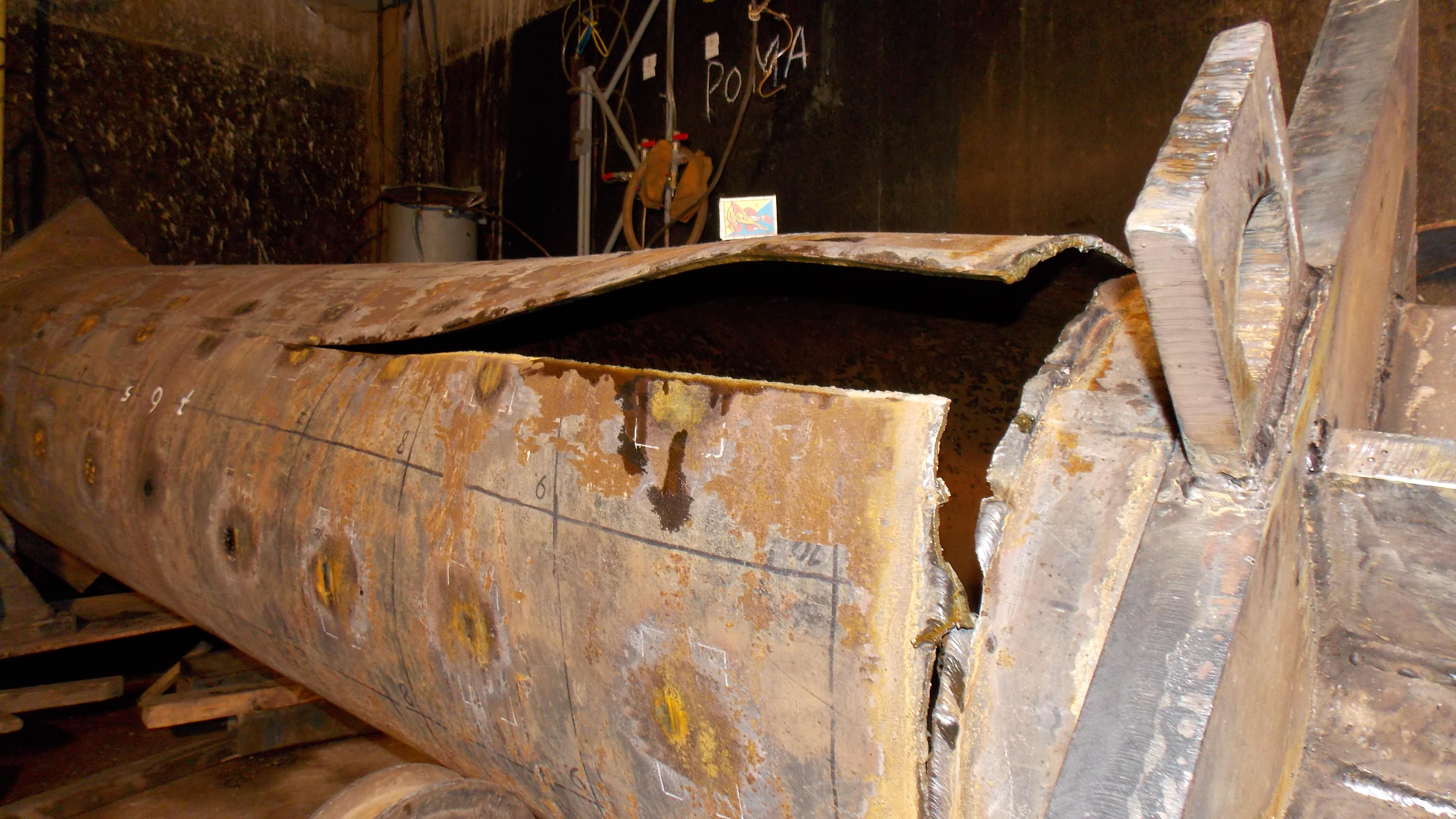

Гидравлические испытания внутренним давлением натурного образца
«Falcon Heavy».Электросварная прямошовная труба. Наружный
диаметр 629 мм. Средняя толщина стенки 7,1 мм. Сталь
17ГС.Давление разрушения 13,25 МПа, (135,1 кгс/см2).
Остаточная деформация периметра 3%. Рабочее давление
1,6 МПа (16,3 кгс/см2), рабочая температура 70...150
°С. Коэффициент запаса статической прочности 13,25/1,6=8,28.
Если бы эти трубы не ржавели, то лежали бы вечно. (27.02.2018) |
 |

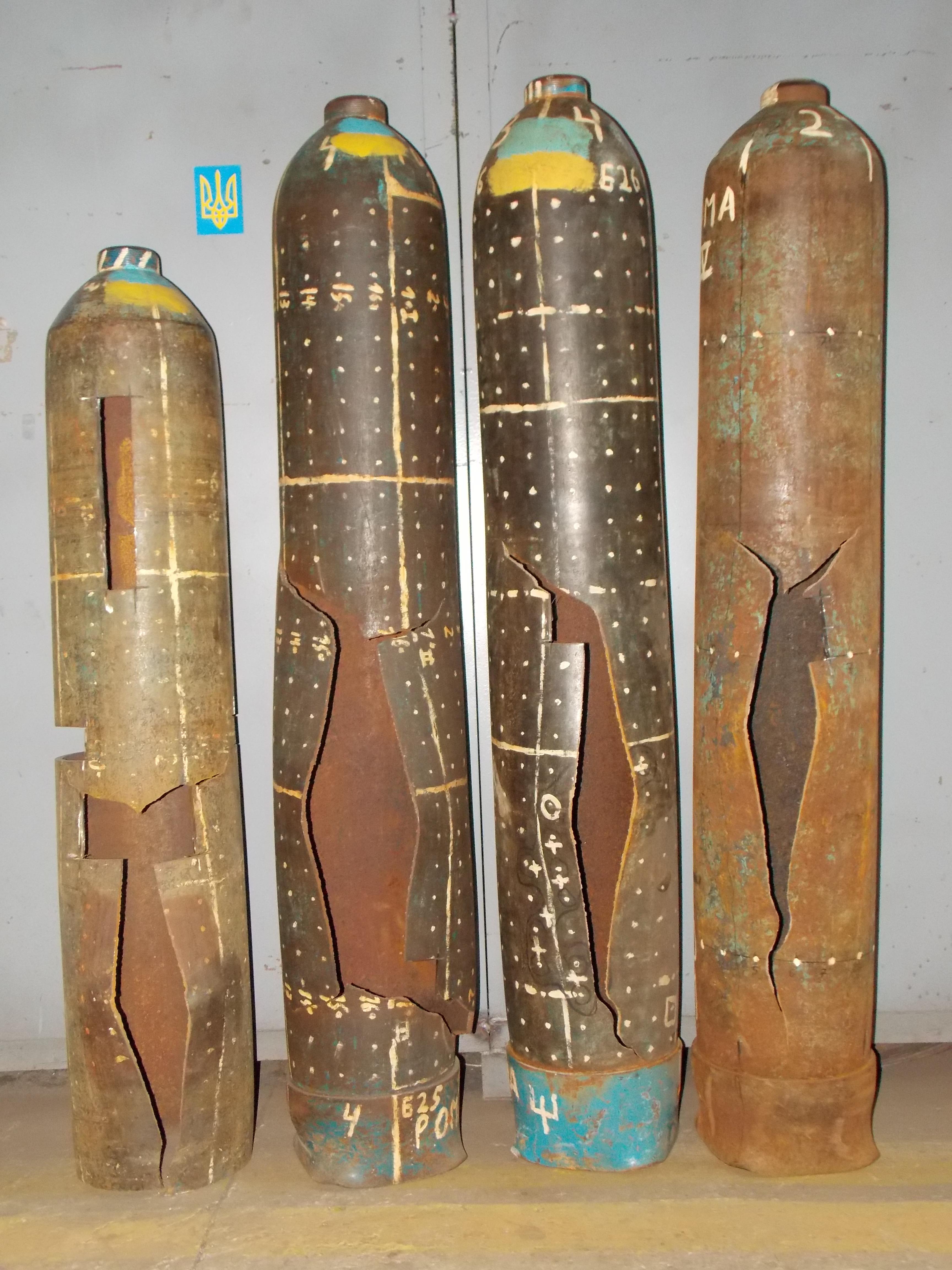

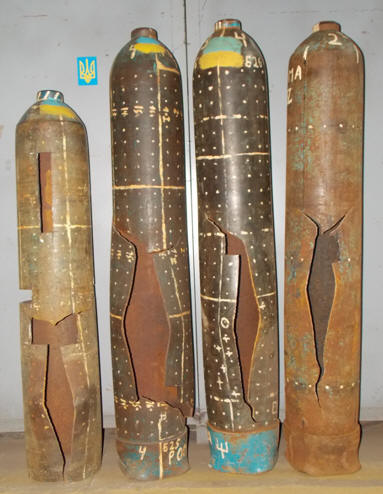

Кислородные 40-ка литровые баллоны, изготовленные по
ГОСТ 949-73,
после гидроиспытаний до разрушения.
Номера справа налево (I, II, III, IV).
Рв = (I: 57,51;
II: 59,61;
III:
50,76; IV:
44,02) МПа |
|
 |

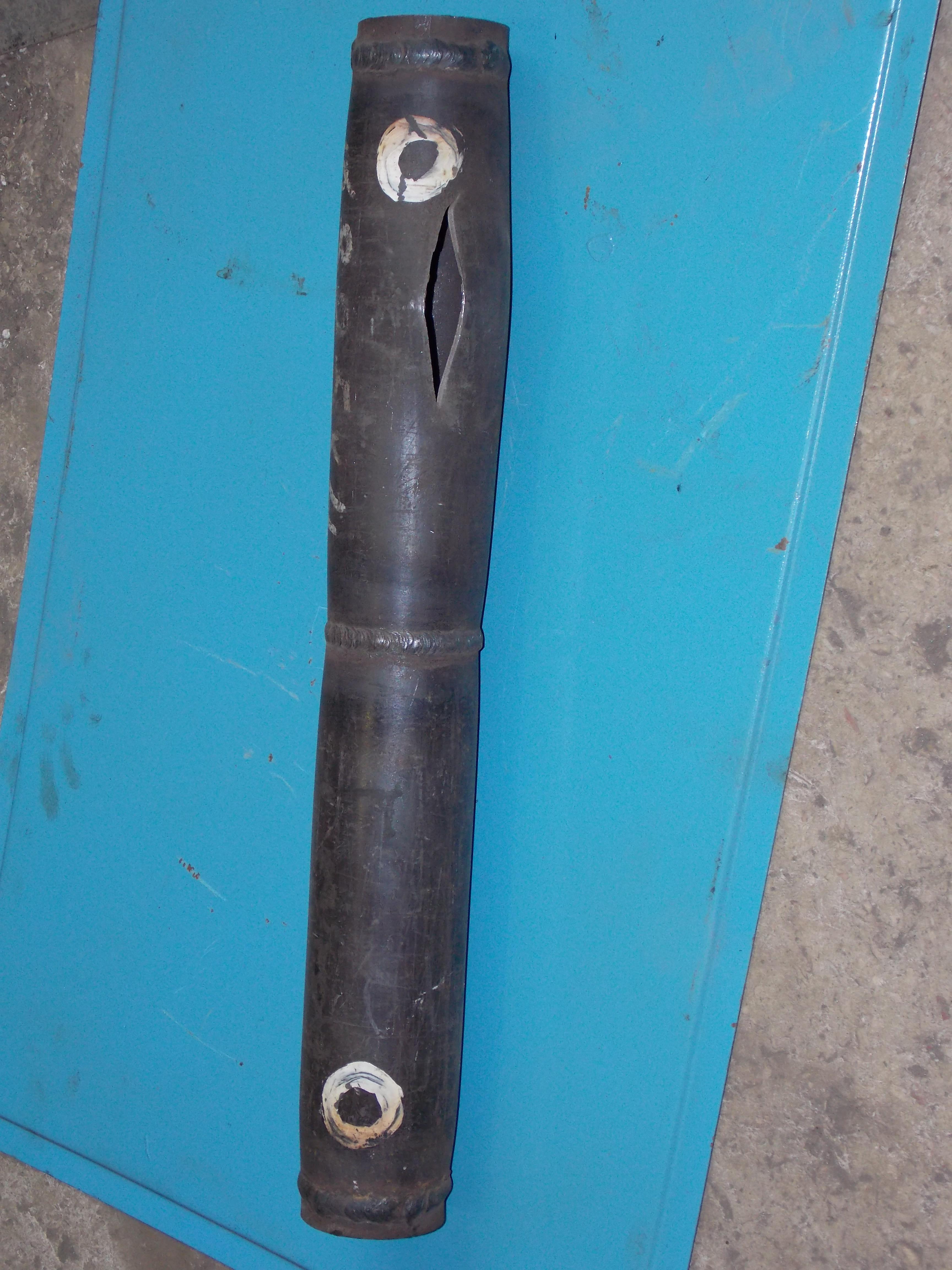

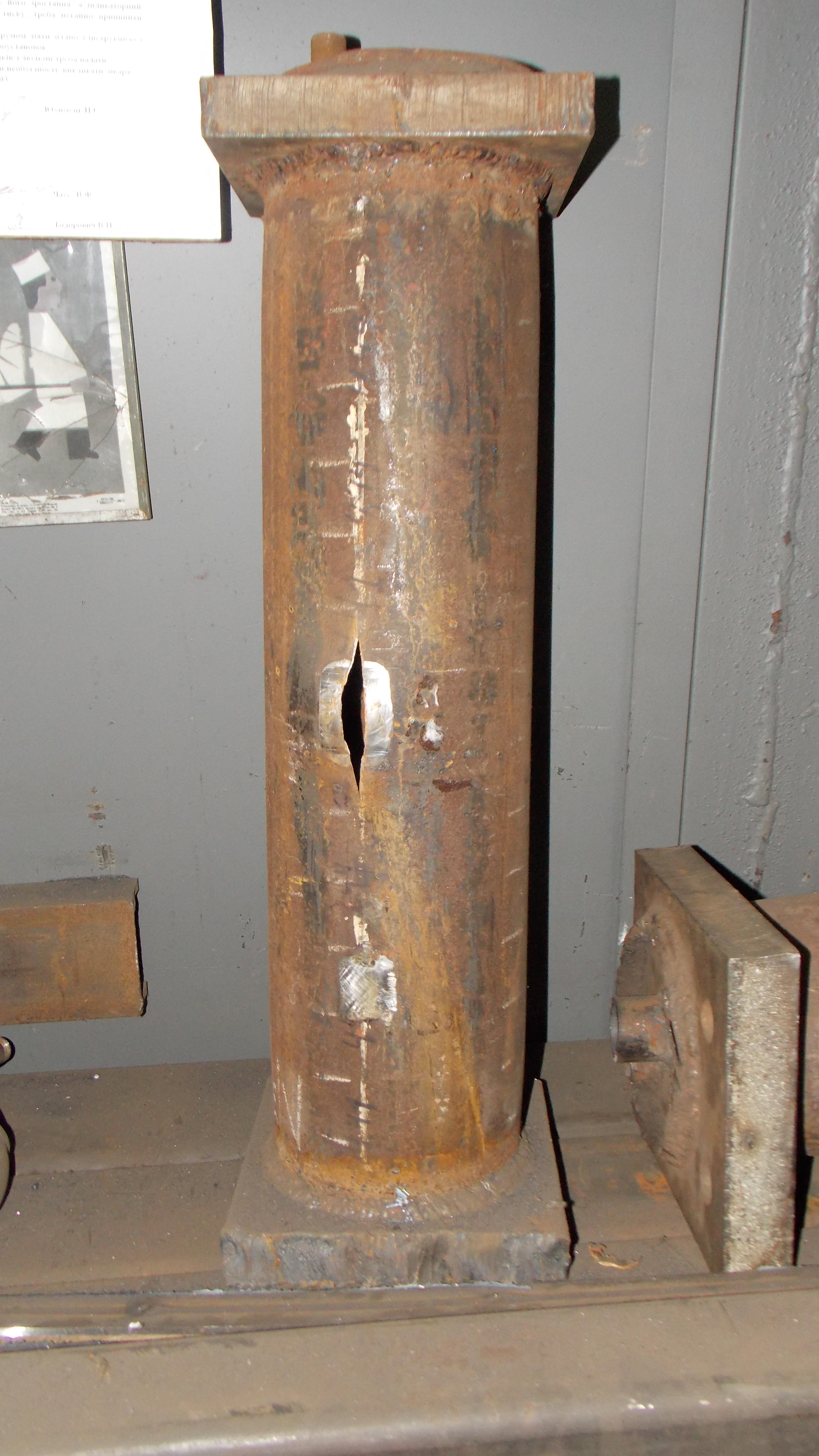

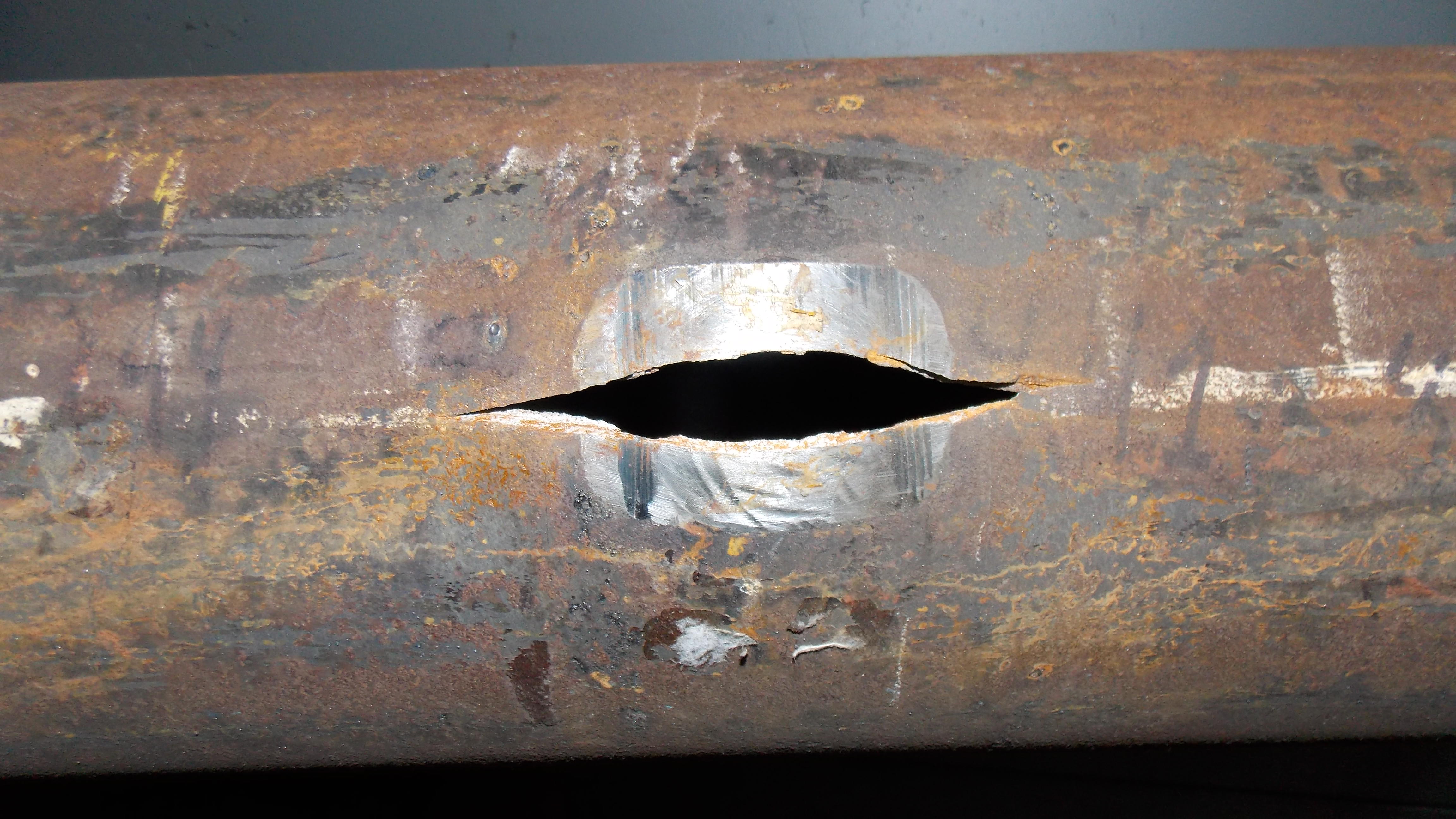

Труба
30×6,5
мм. Черная
сталь.
Рв ~ 240 МПа.
Этот кусок нас очень подвел. |
|

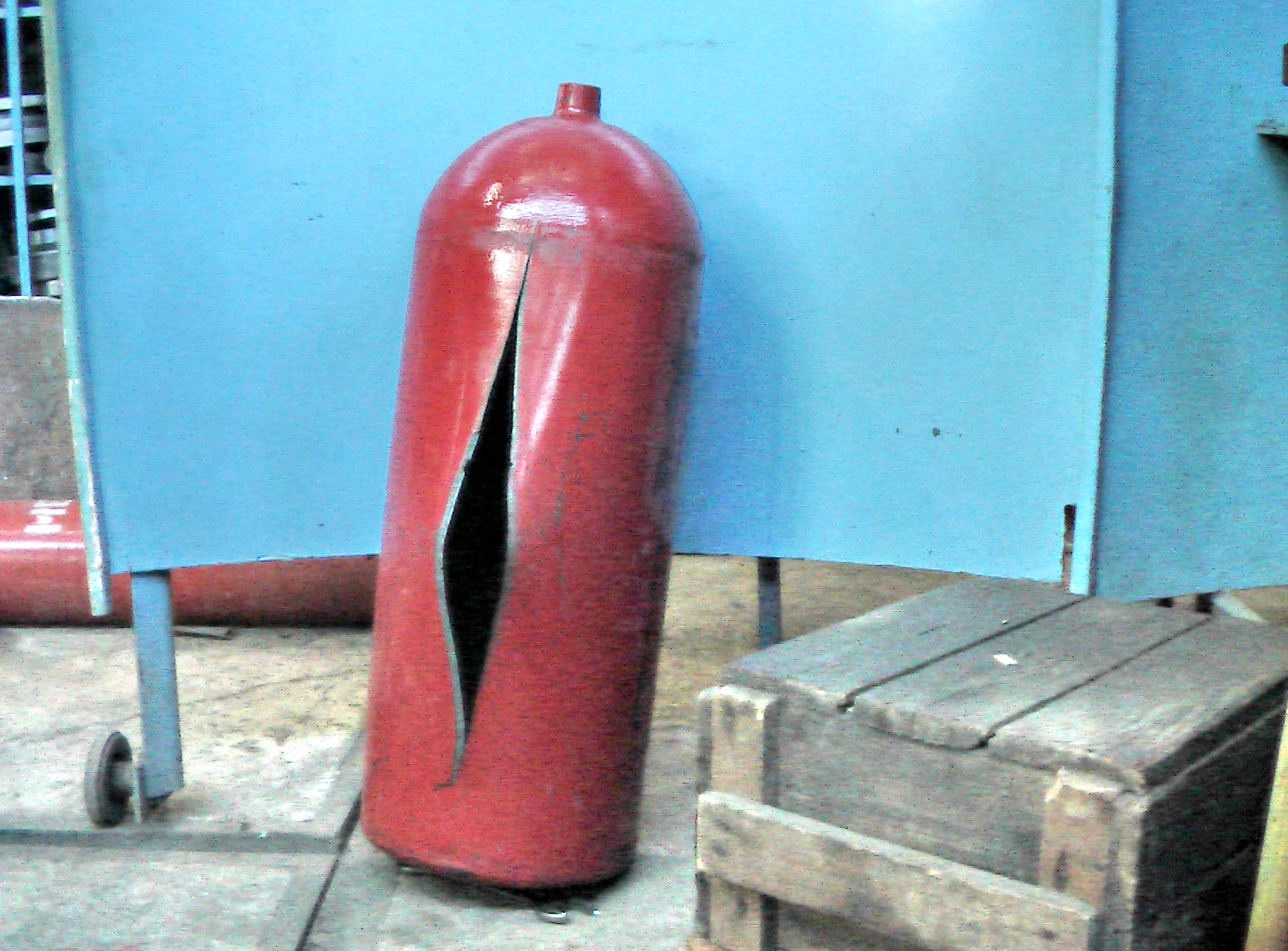

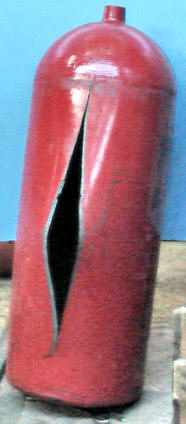

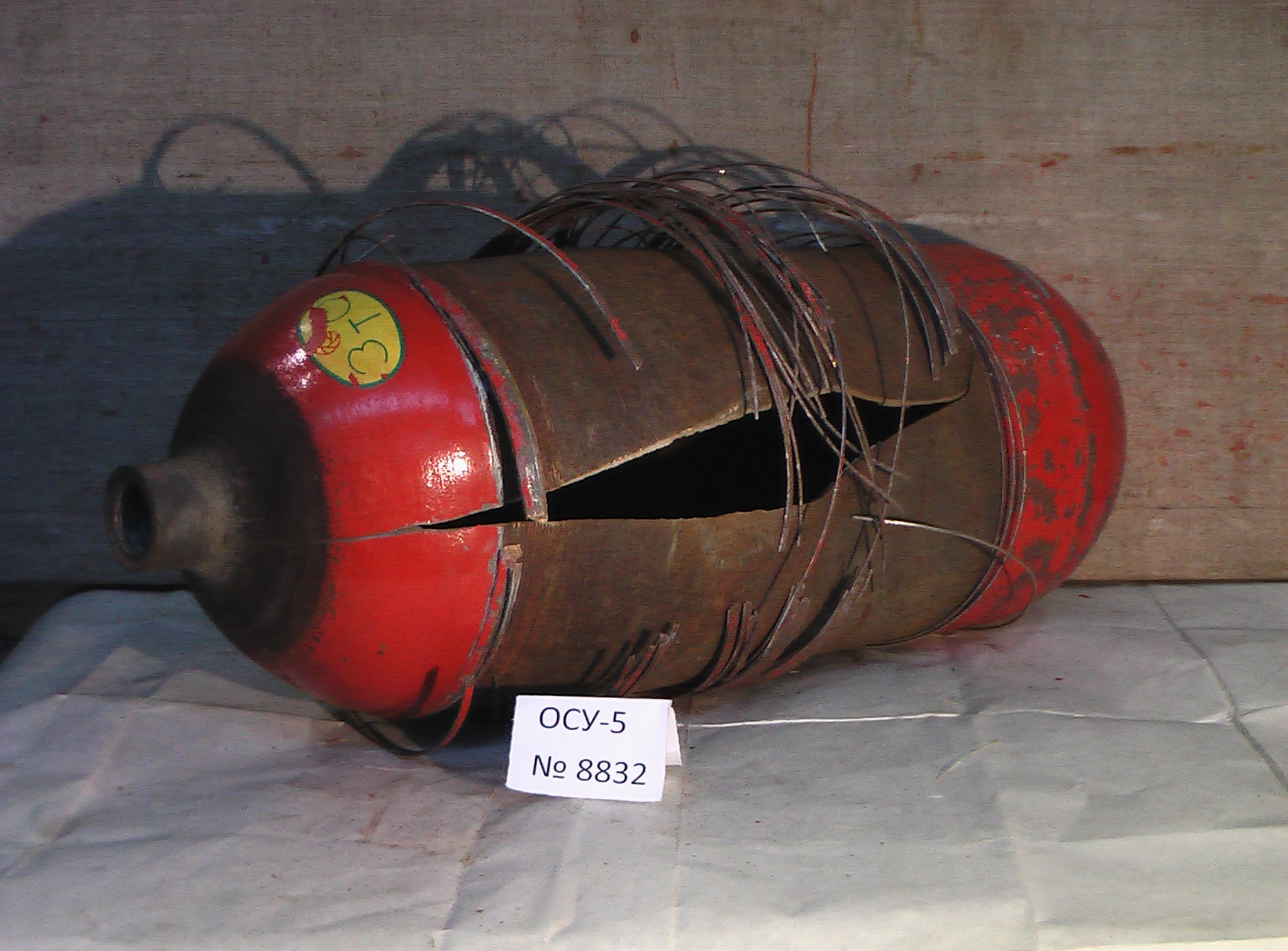

Газовый баллон
ОCУ-5 |

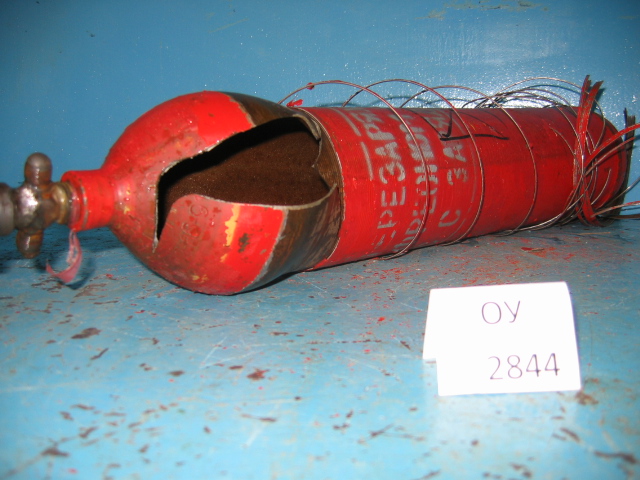

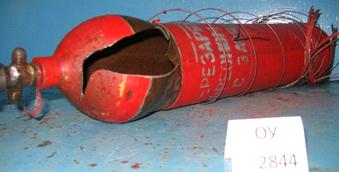

Газовый баллон ОУ 2844 |
Авиационные
баллоны. |

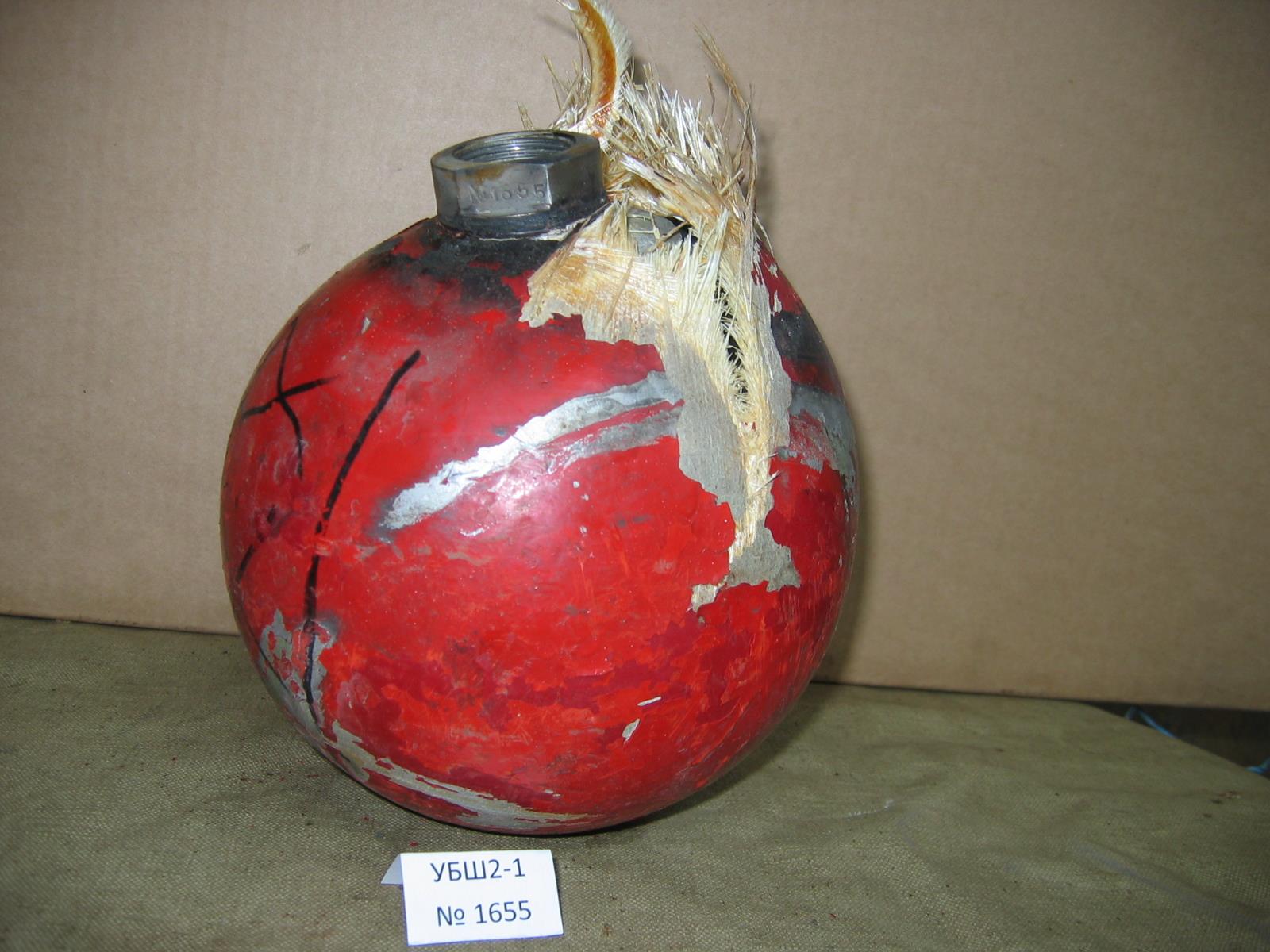

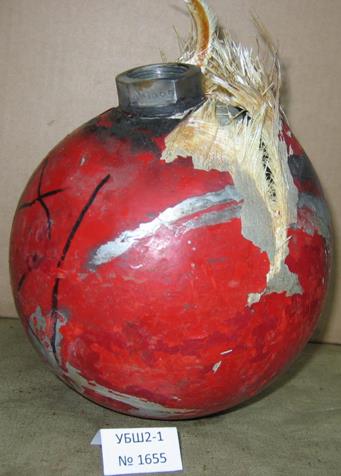

Авиационный

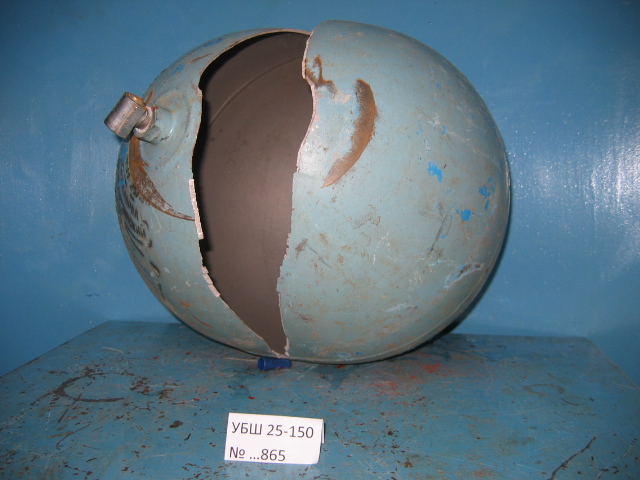

кислородный баллон УБШ 25-150 |

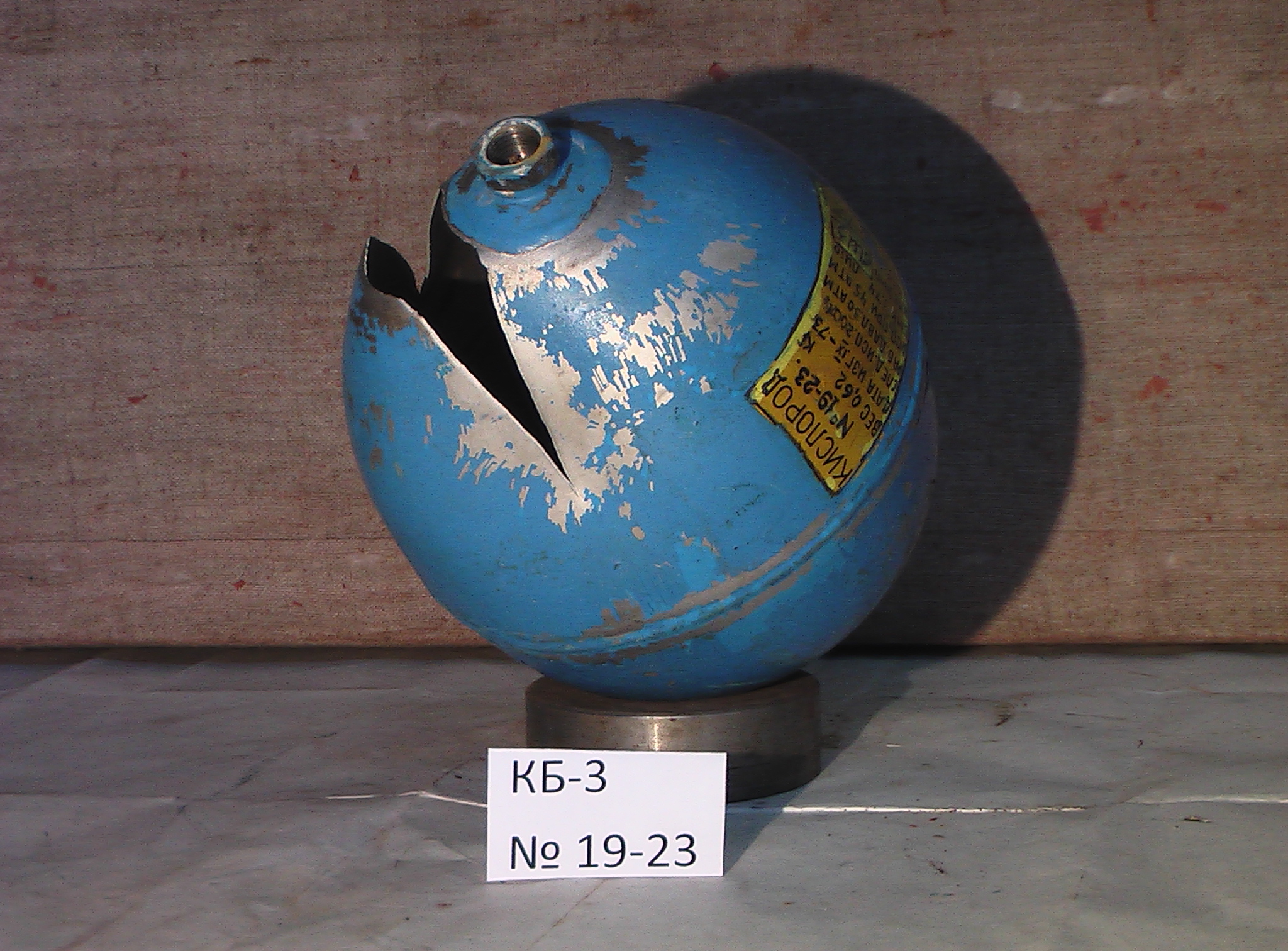

Авиационный
кислородный баллон -
КБ-3 |
 |

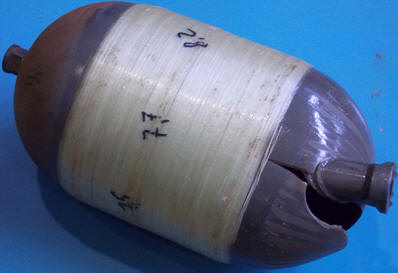

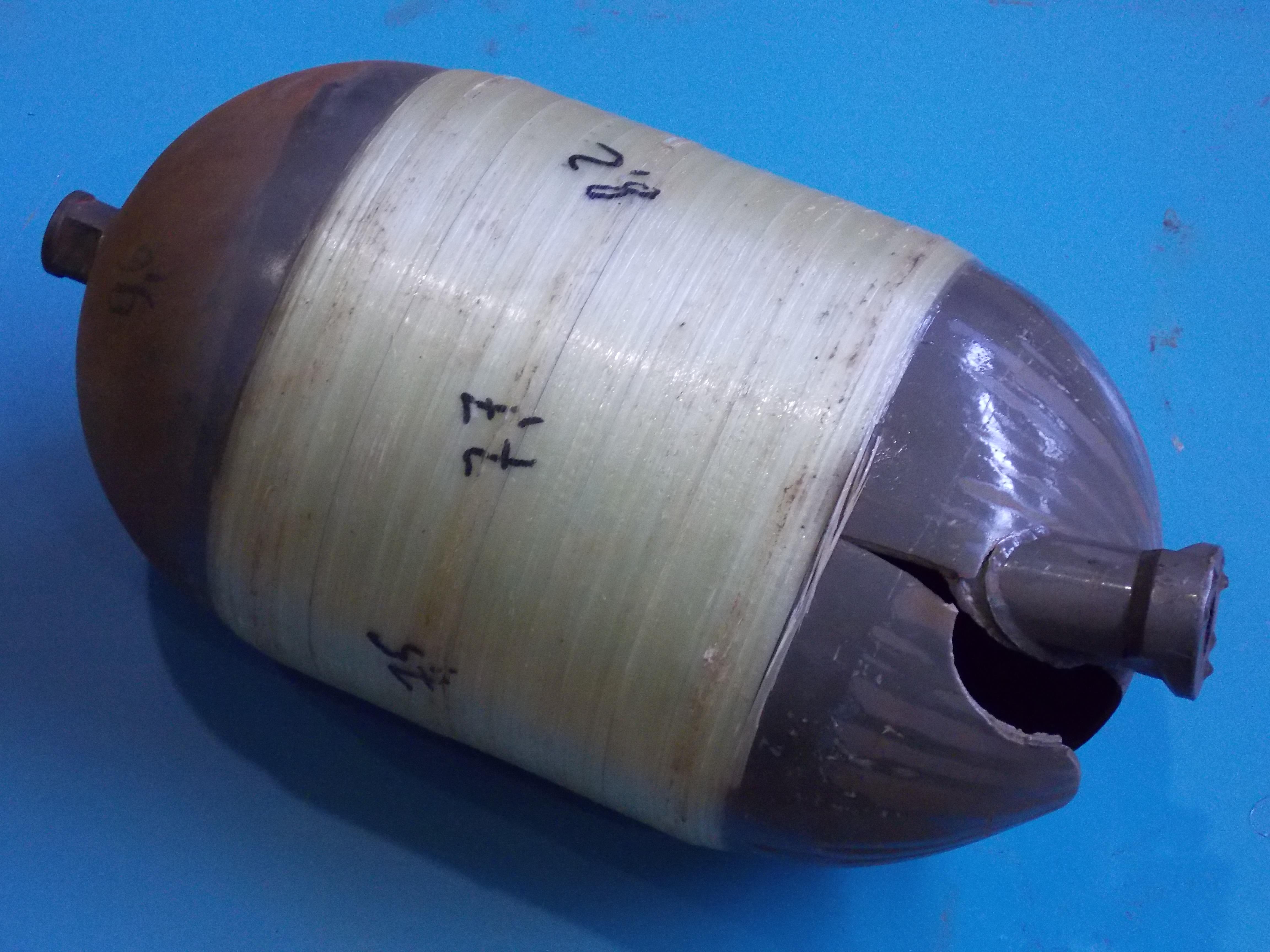

Композиционный баллон |

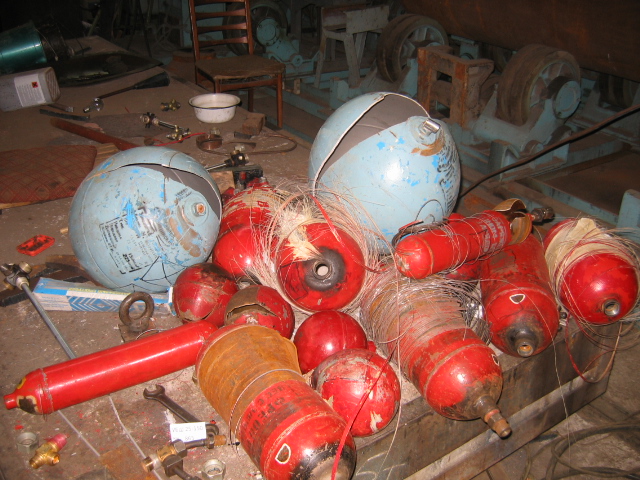

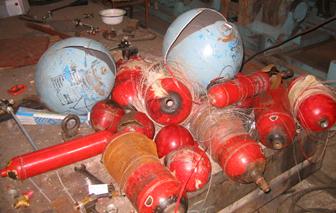

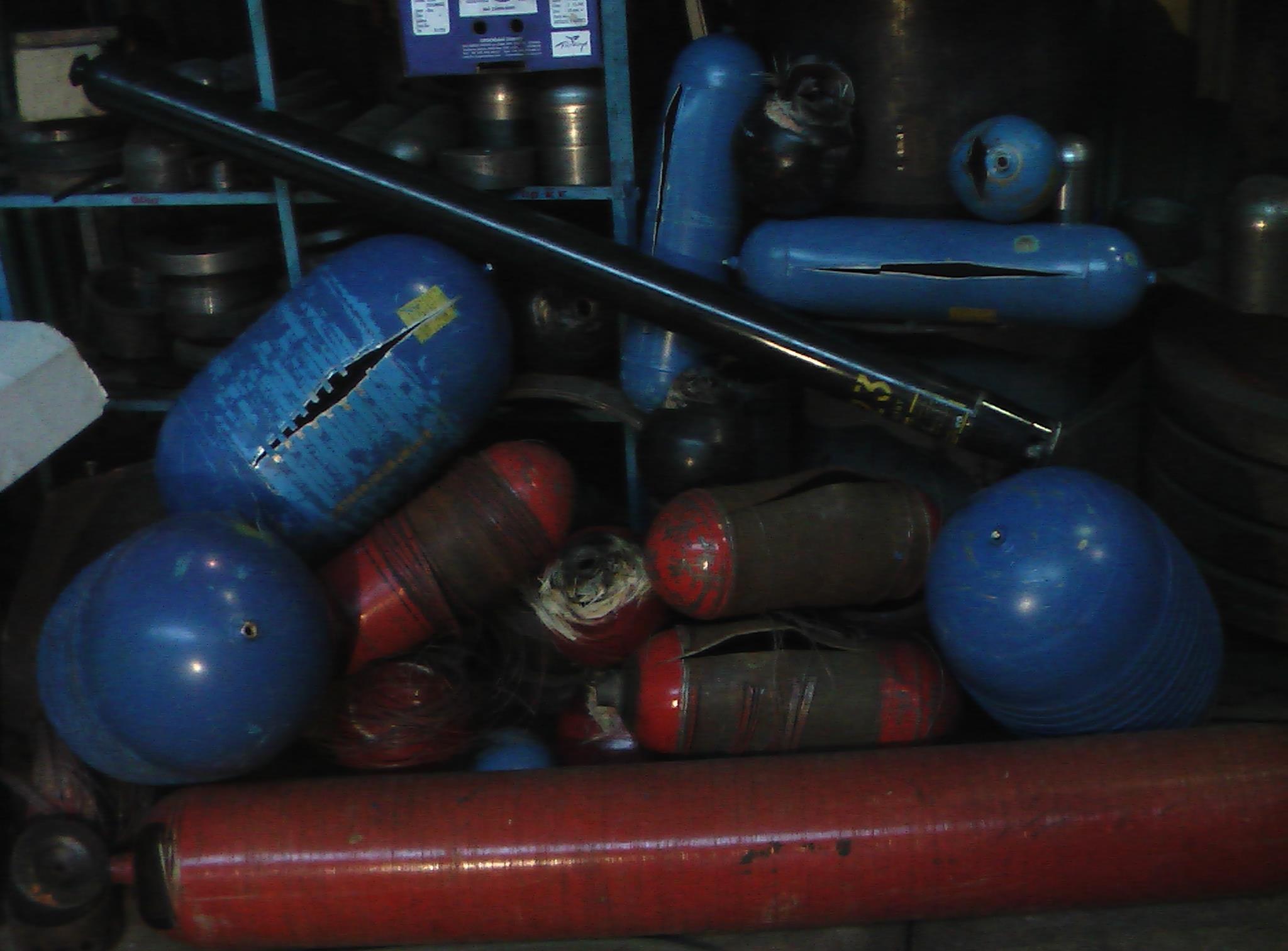

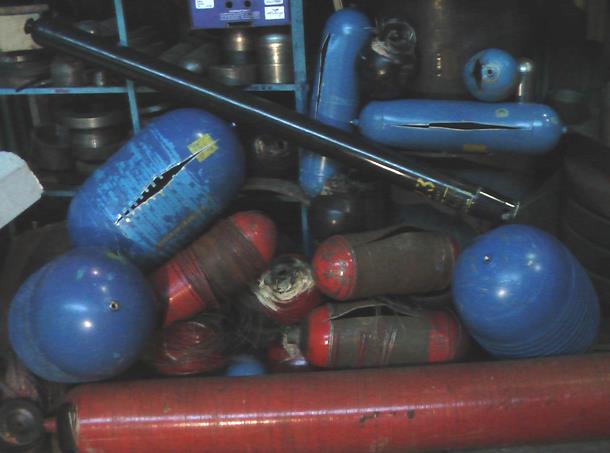

Куча испытанных баллонов |

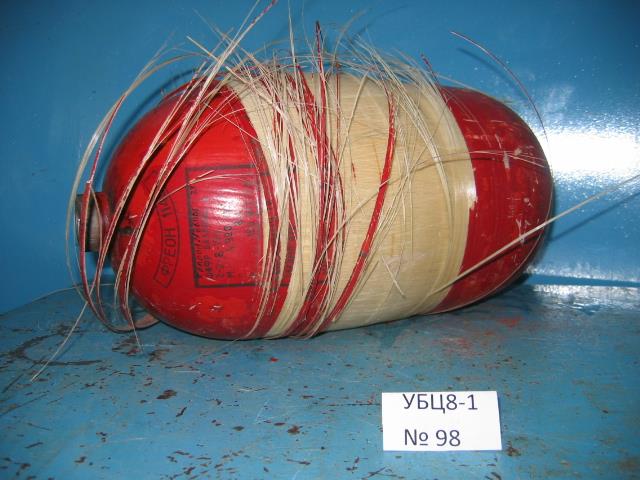

Баллон УБЦ8-1 |

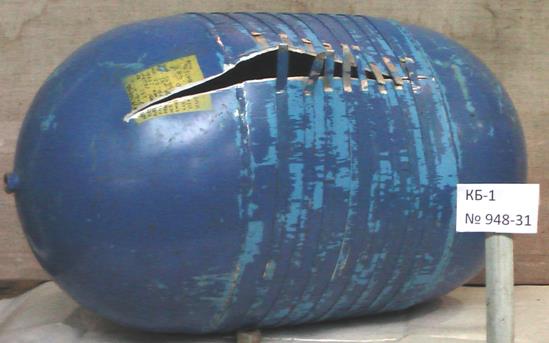

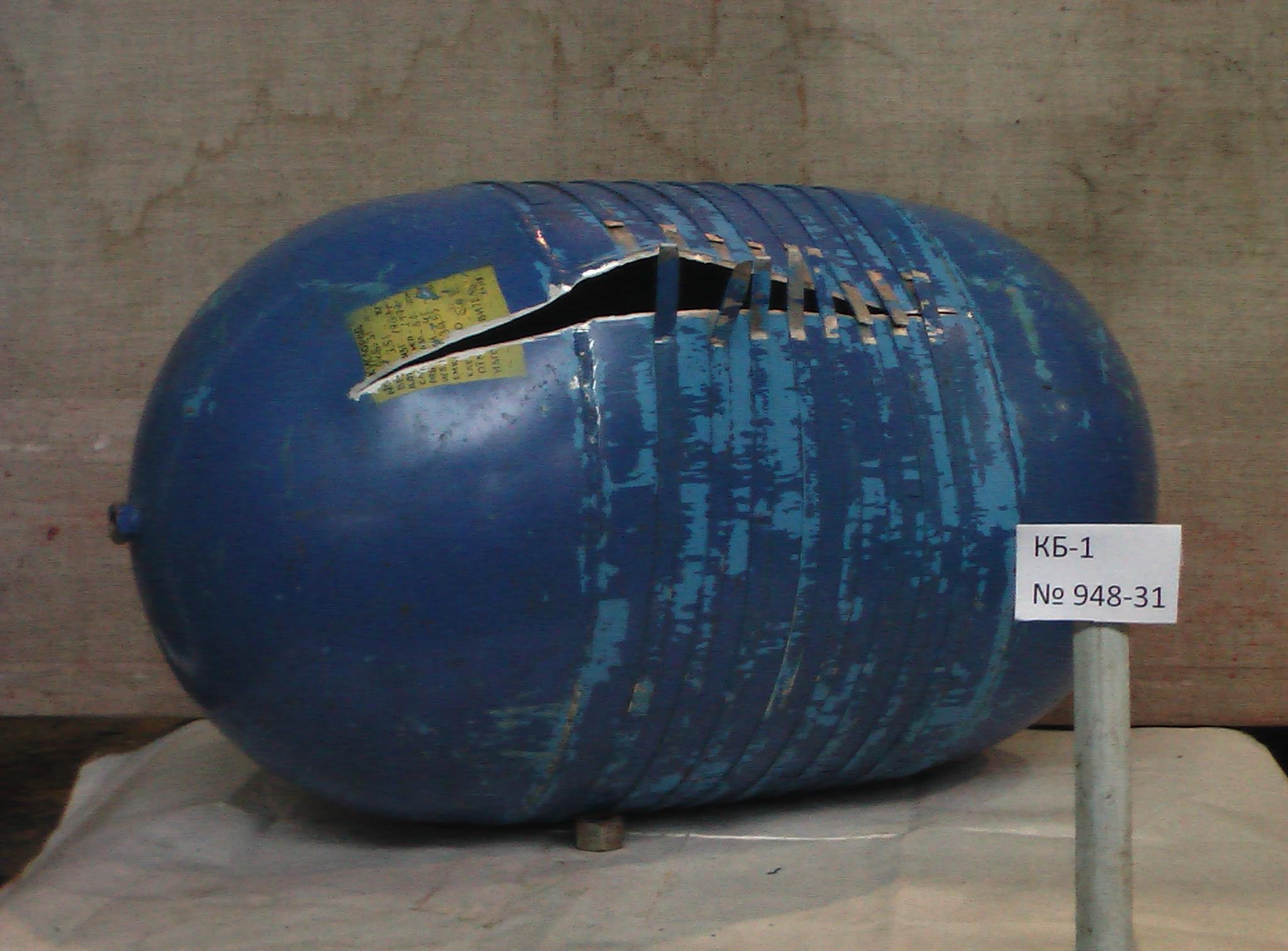

Авиационный
кислородный баллон -
КБ-1
|

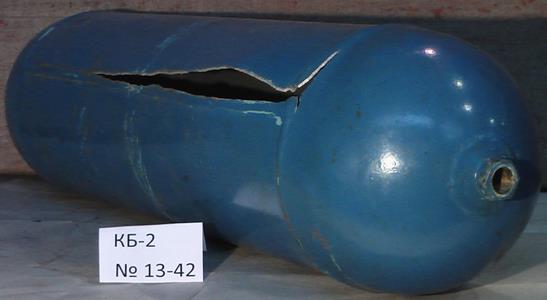

Авиационный

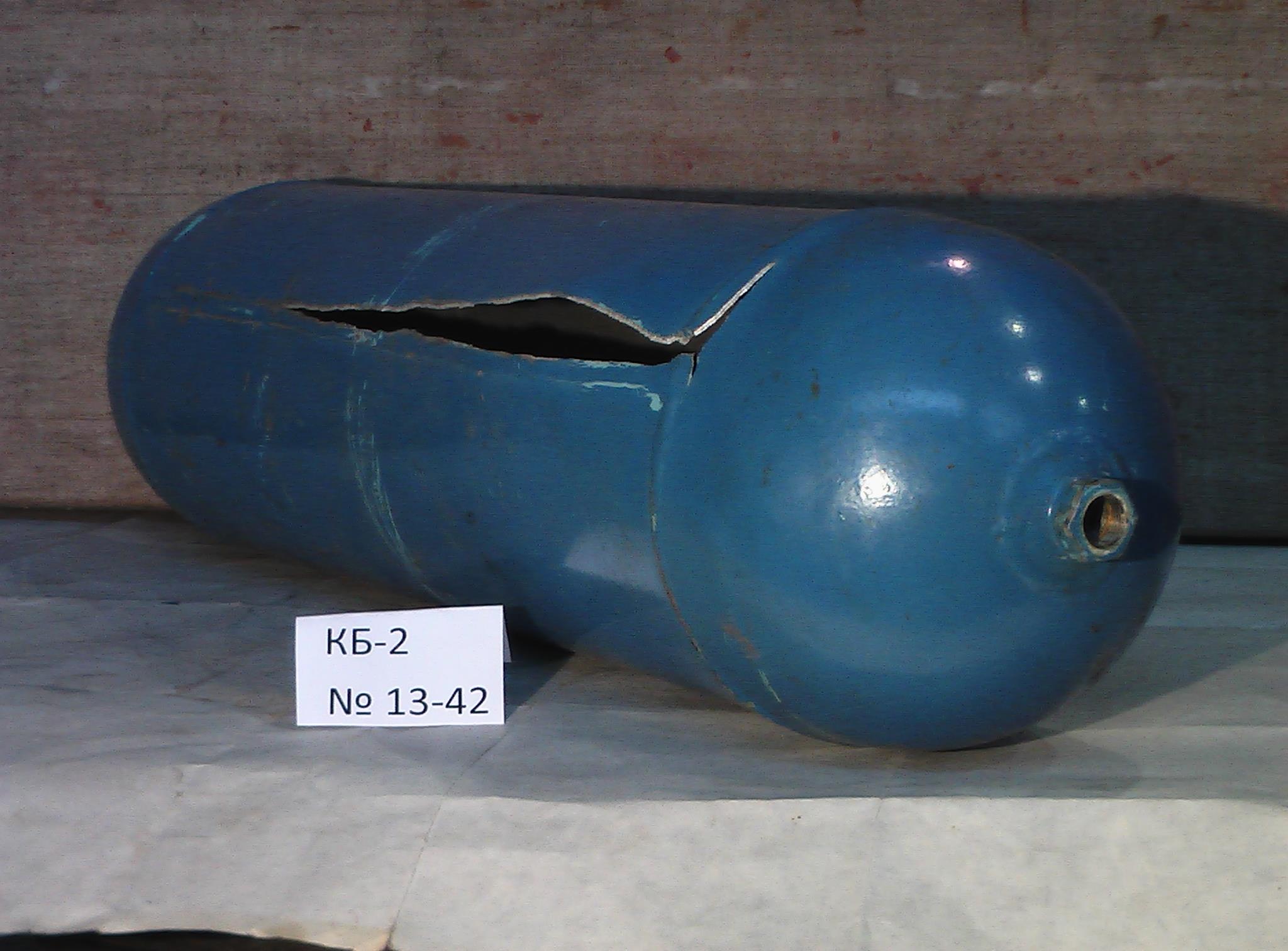

кислородный баллон -
КБ-2
|

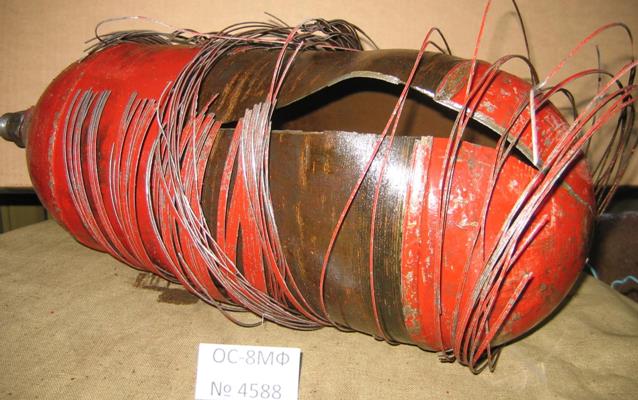

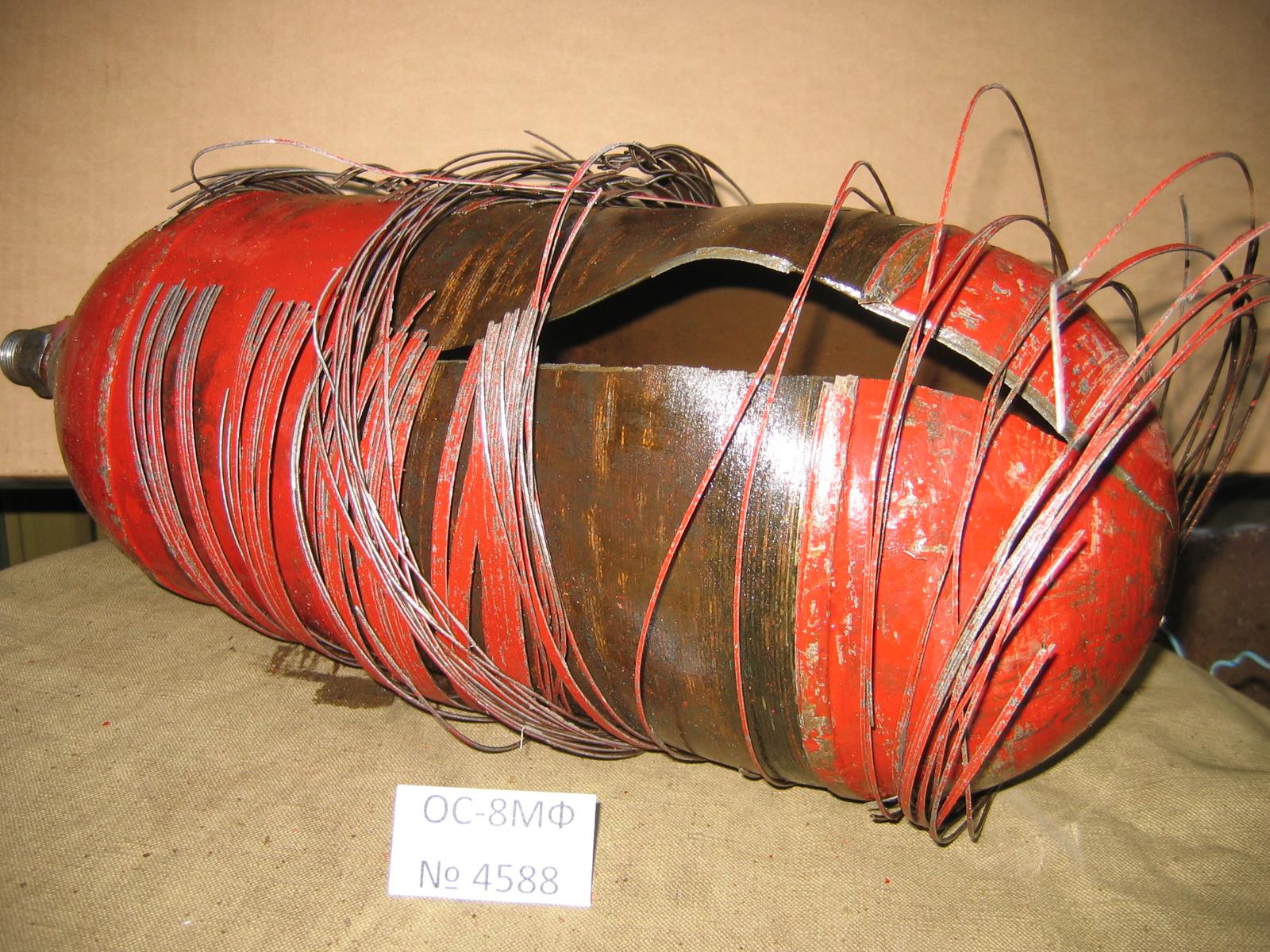

Баллон ОС-8МФ |

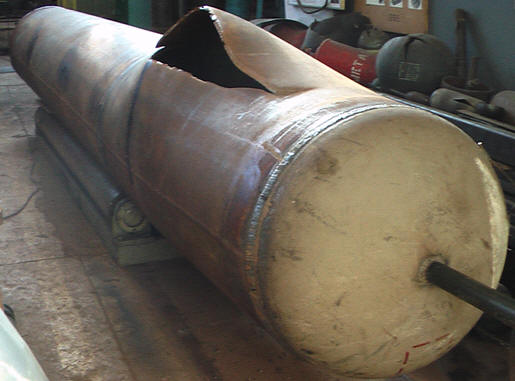

Разрушение натурного образца трубы
762×22,2 мм, изготовленной из стали L415 по
стандарту EN 10208-2
Образец предварительно
прошел циклические испытания
0,5 - 22,7 МПа, на базе 30
000
циклов. Рв=38,52 МПа |

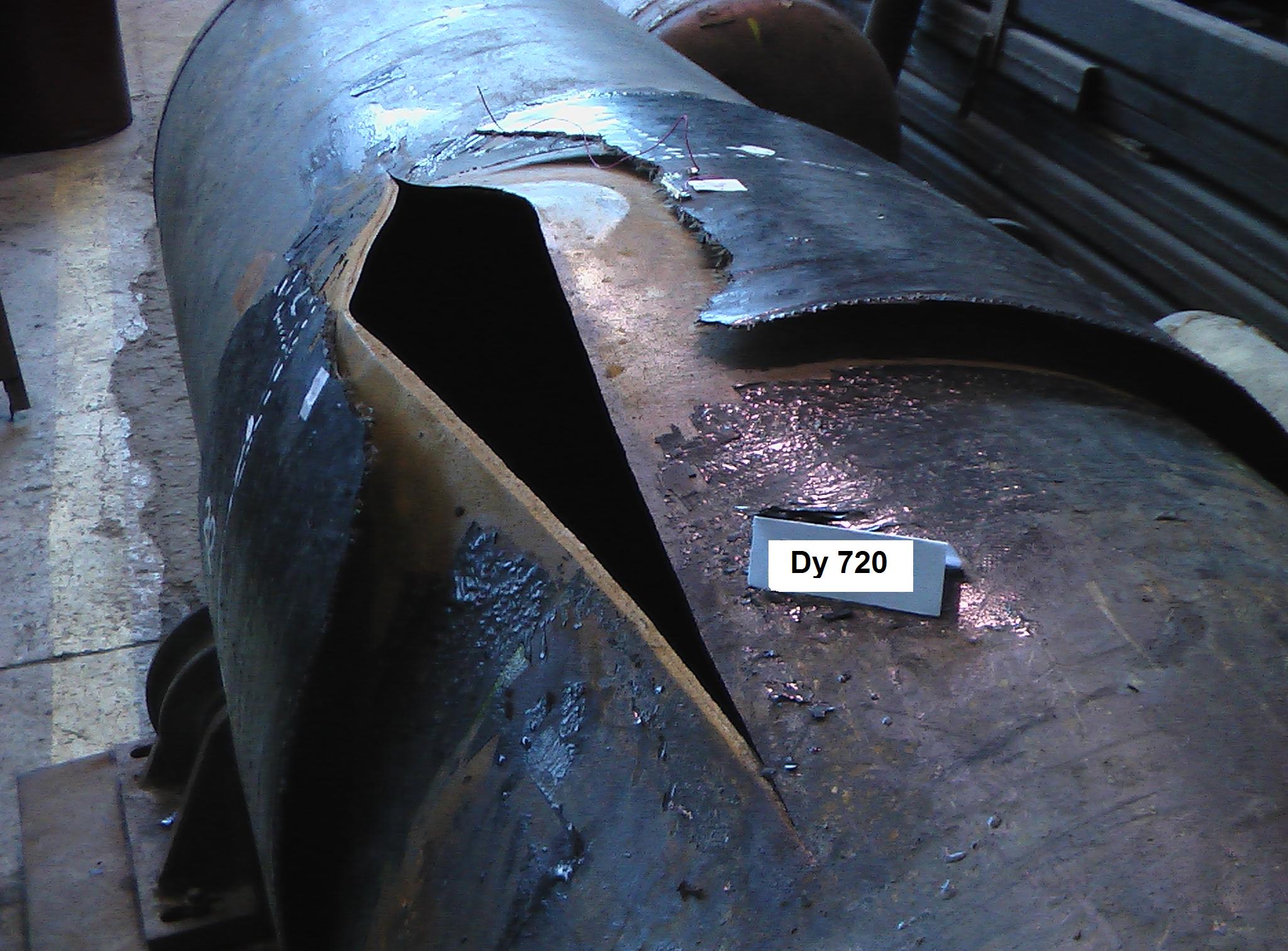

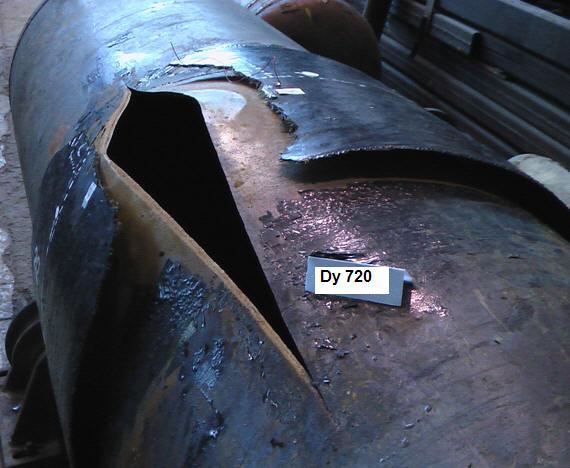

Труба
Dу 720
с искусственным дефектом и бандажом - после разрушения.
|
Течь, образовавшаяся

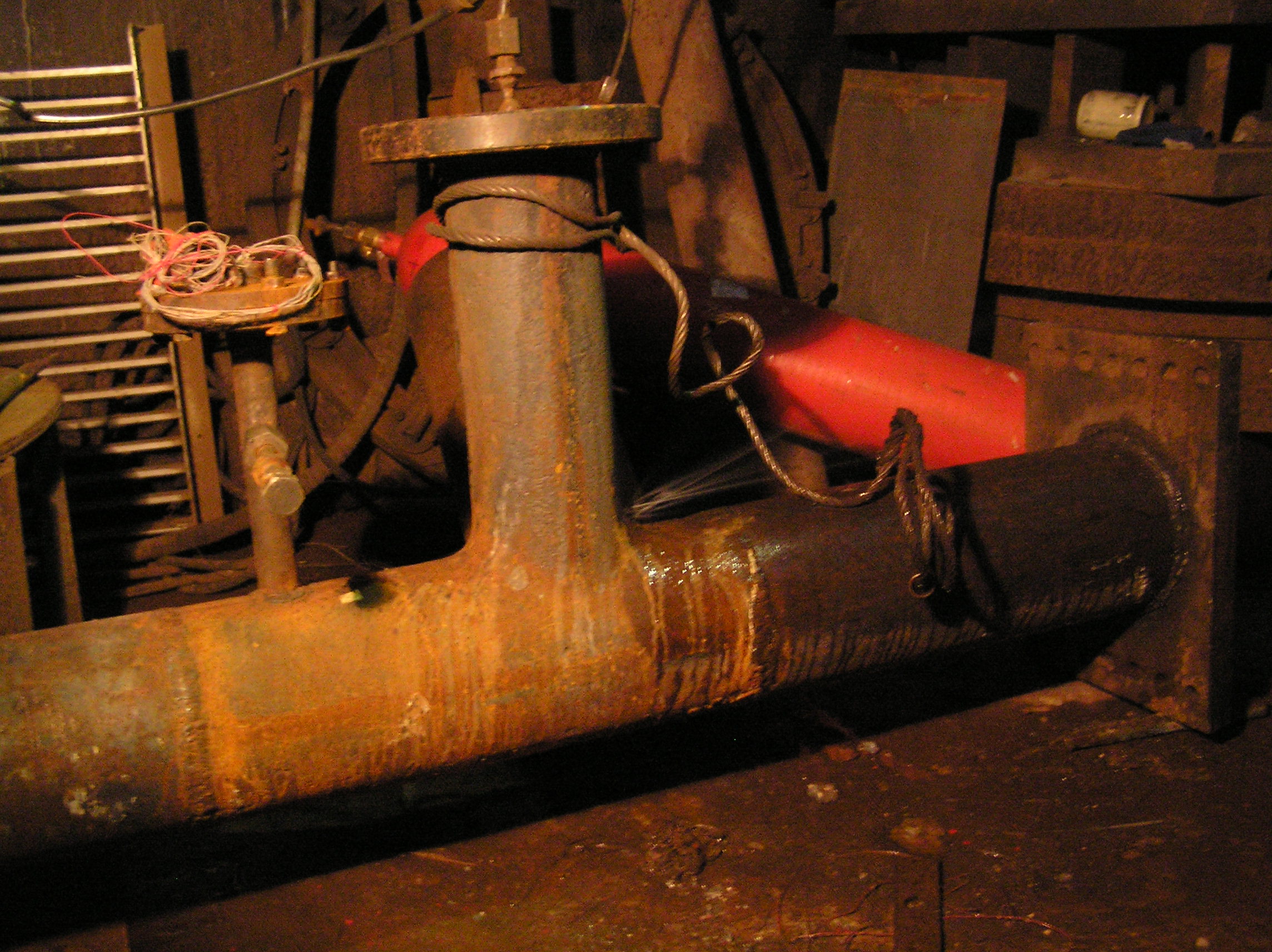

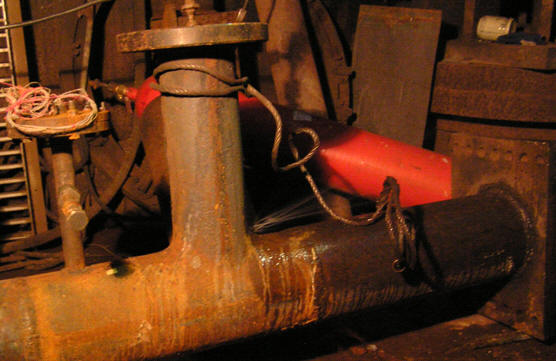

при циклических испытаниях тройника |

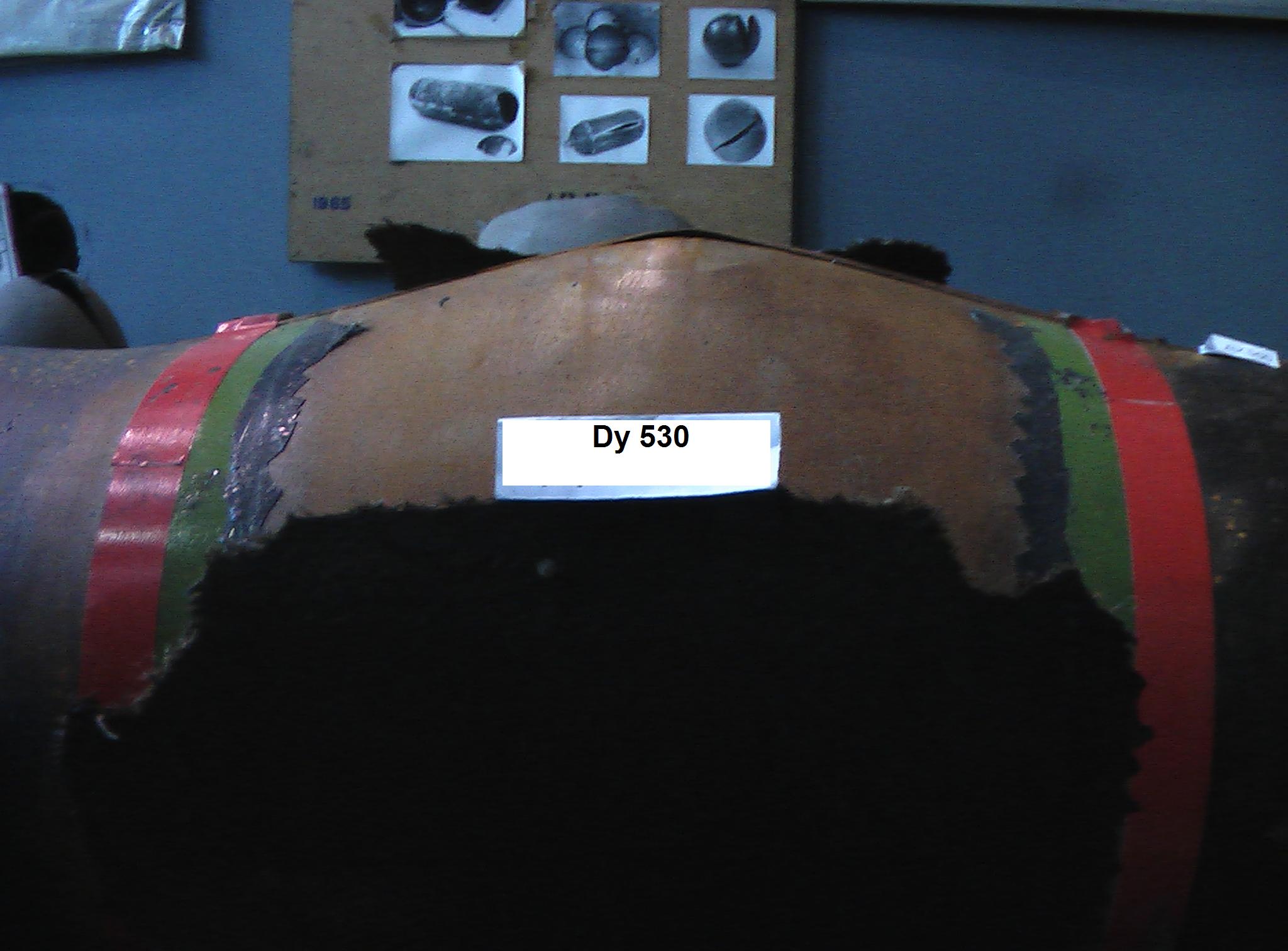

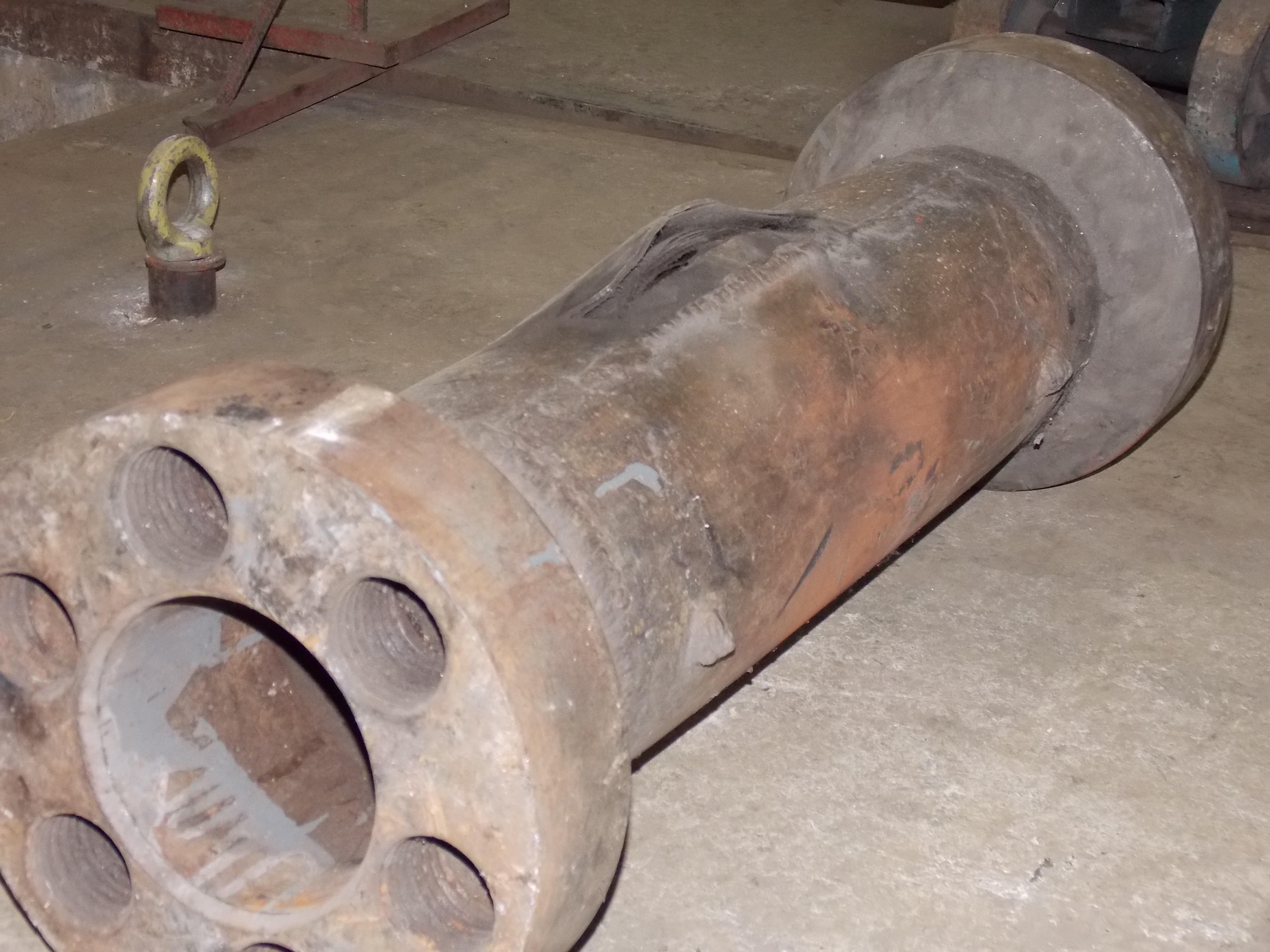

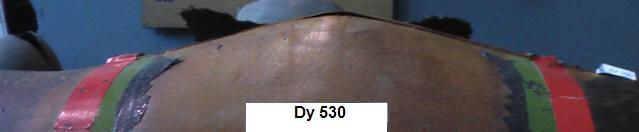

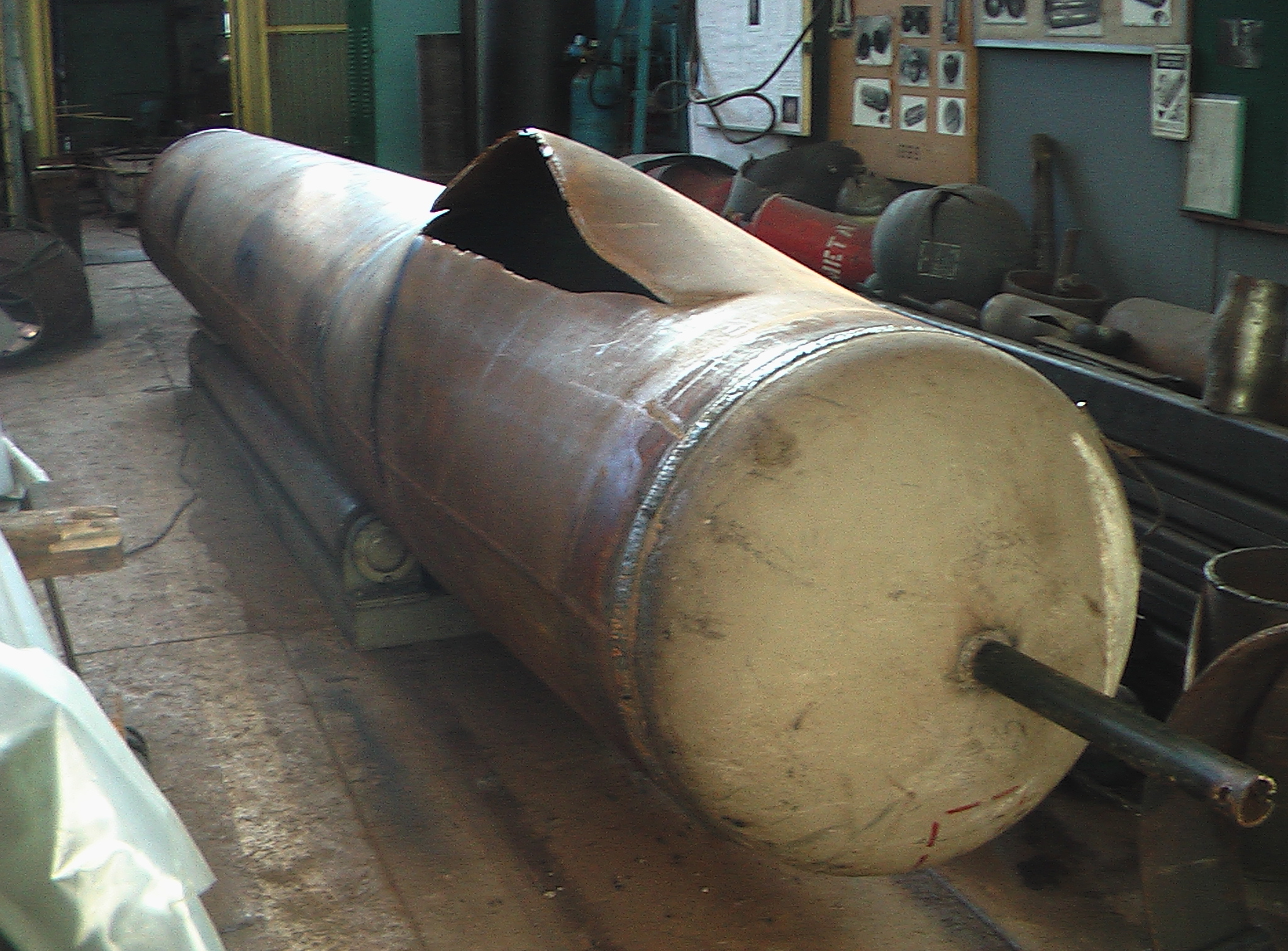

Разрушение трубы
Dу 530
с искусственным дефектом. |

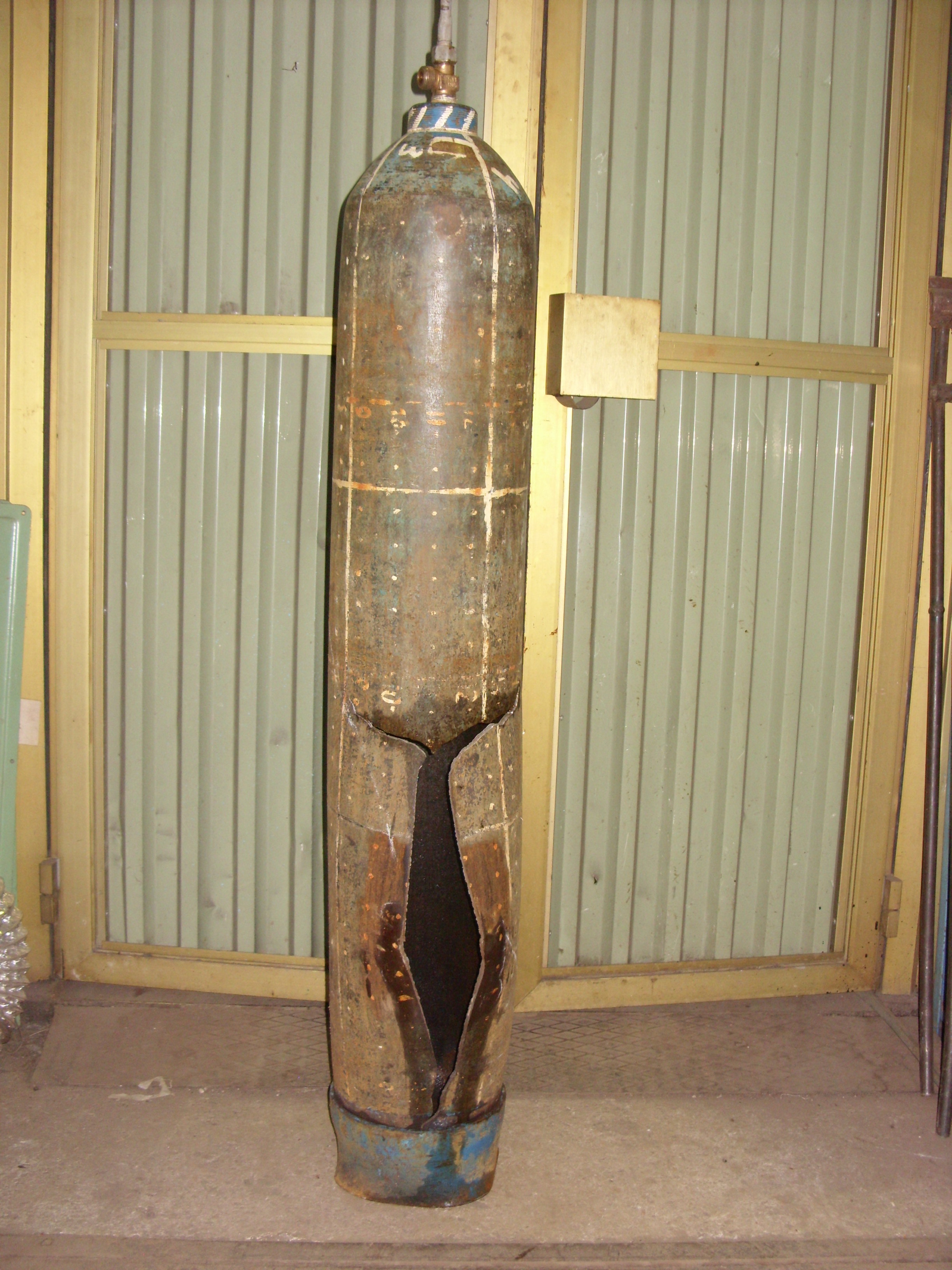

Кислородный
40-ка литровый баллон
изготовленный
по
ГОСТ 949-73.
(I),
Рв=57,51 МПа |

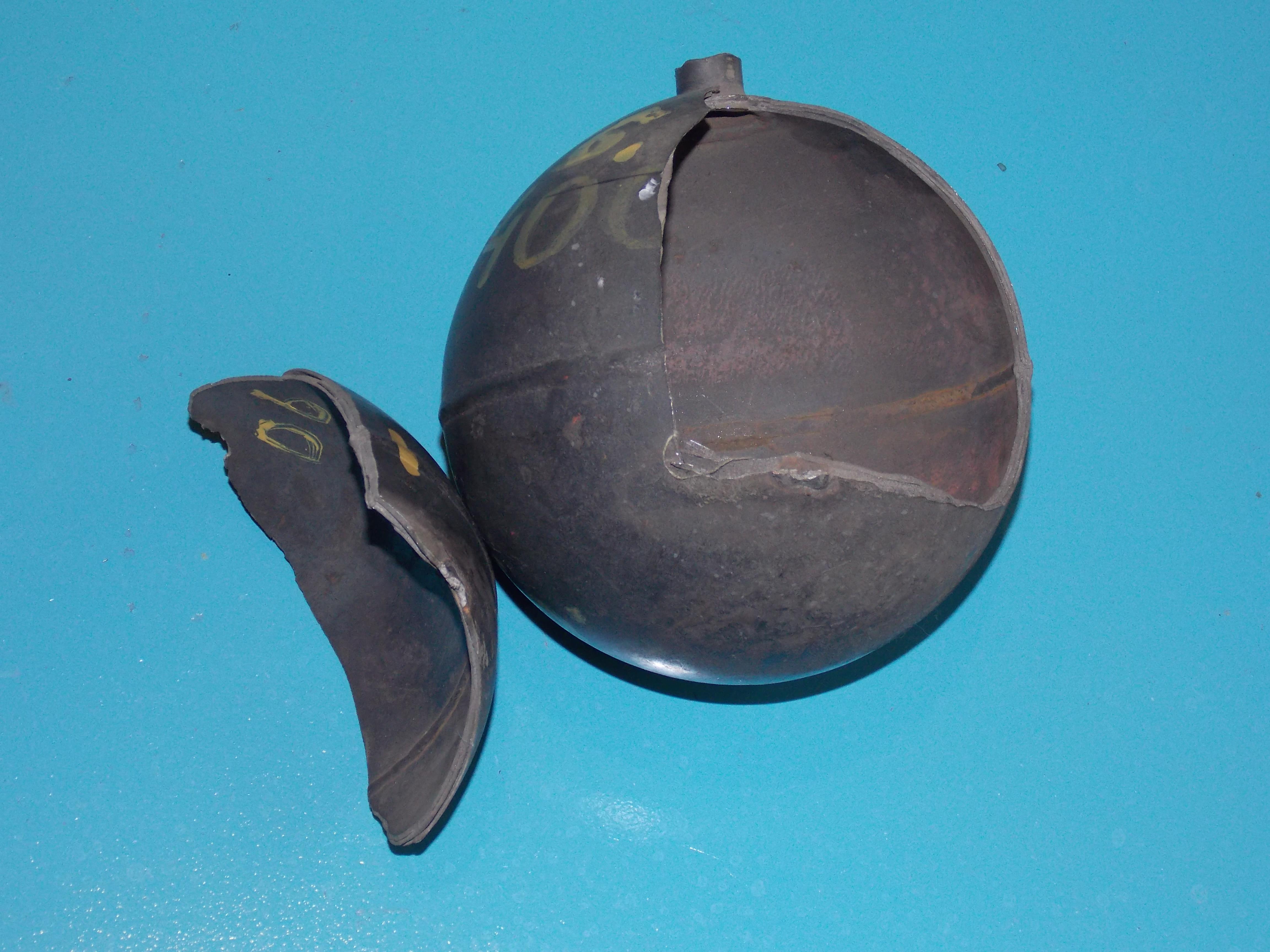

Метановый
баллон 53
л.
|

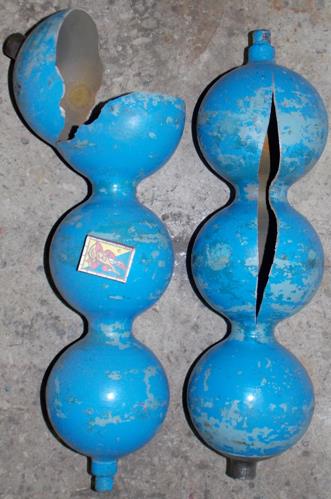

Кислородные баллоны авиационные.
|
Образец.
|
Автомобильный баллон. |

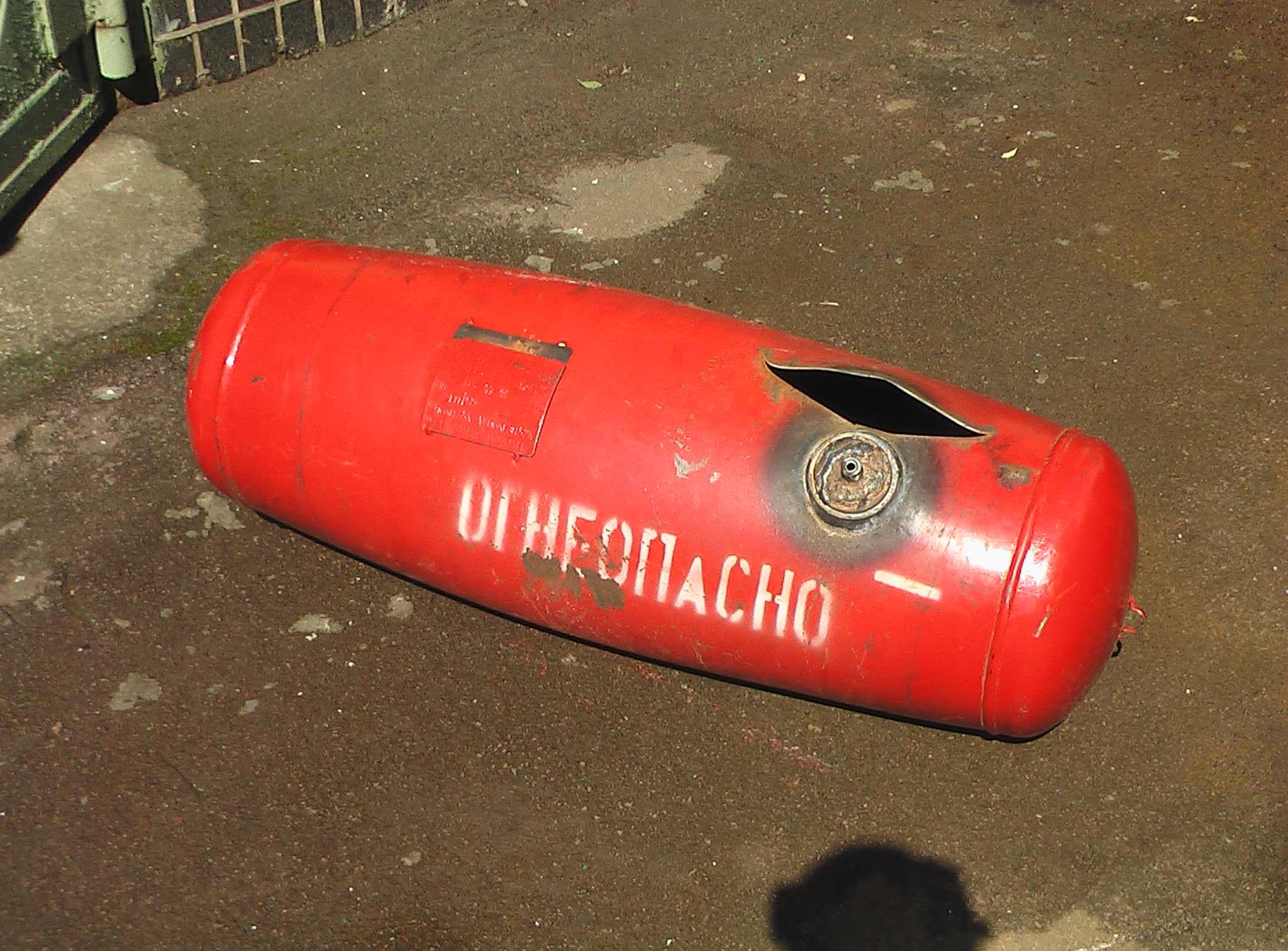

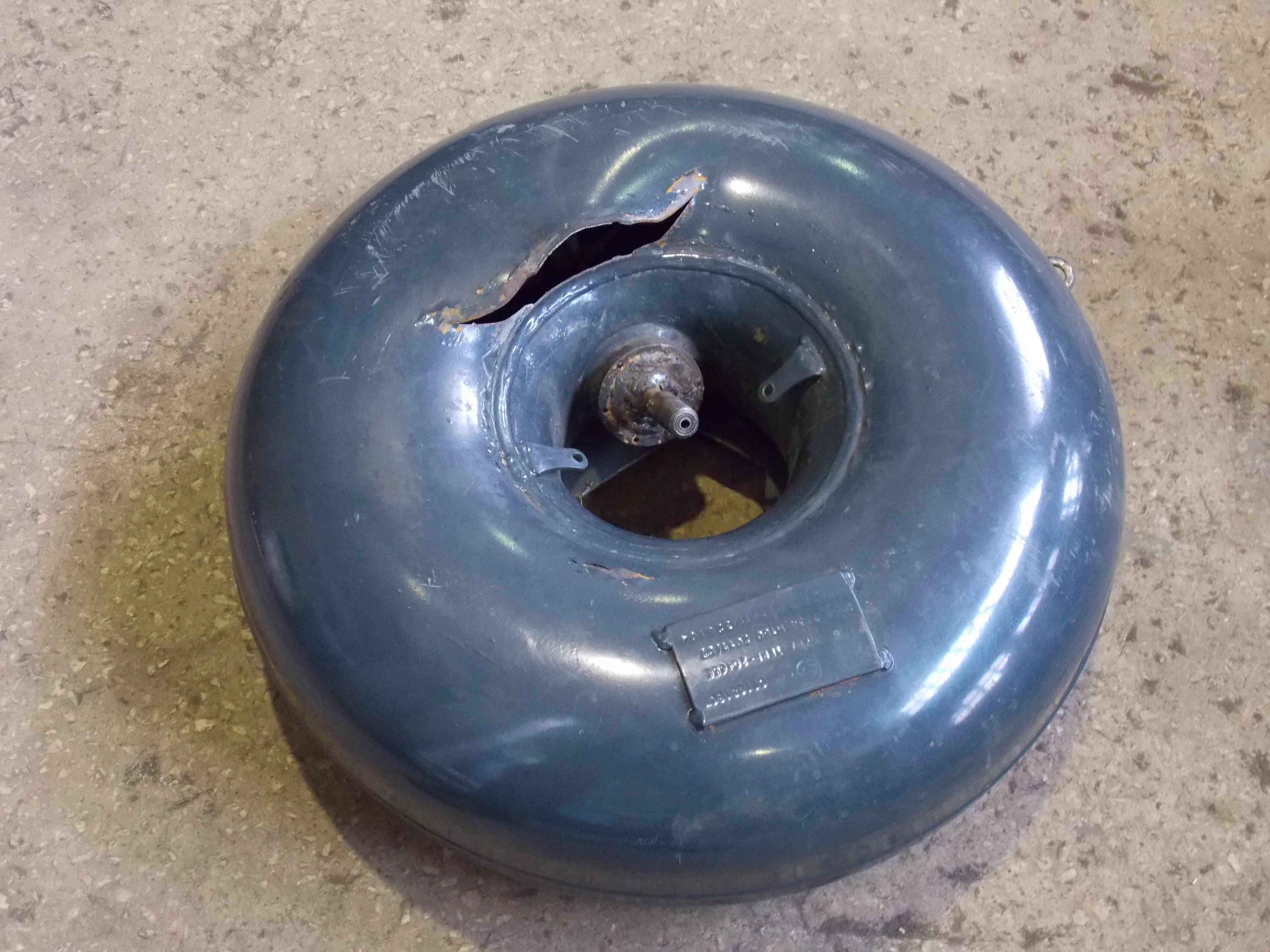

Автомобильный газовый
баллон - запаска |
 |
 |

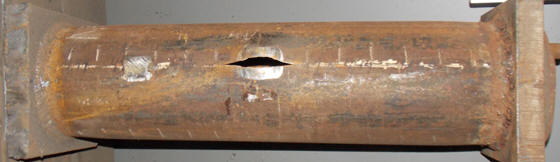

| Образец с дефектом и
проволочным бандажом. |

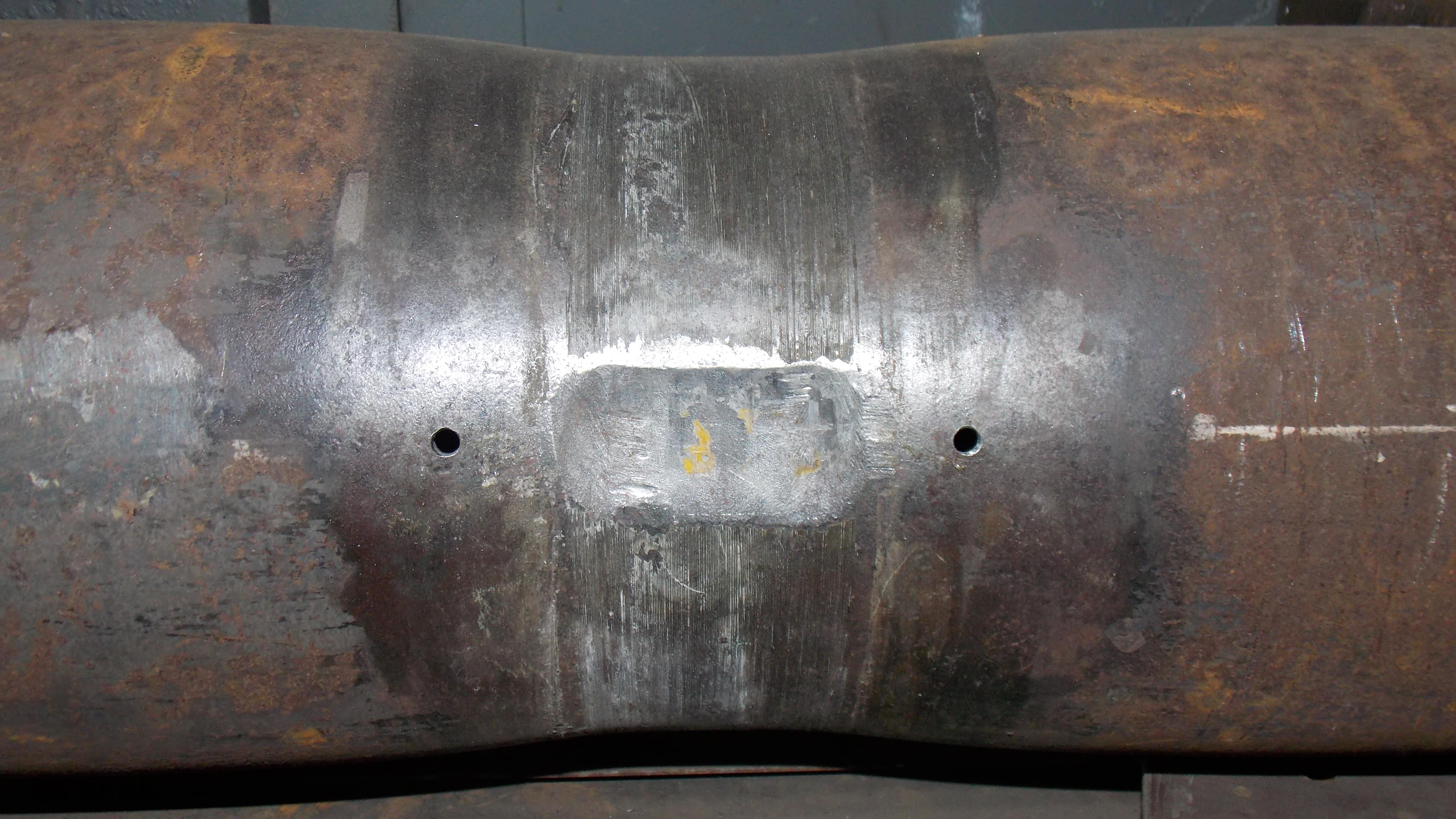

Дефект. |
|
 |
 |
| Образец с дефектом. |
Дефект. |
|
|
Много десятков лет назад
лаборатория занималась технологией
изготовления и
испытаниями многослойных сосудов высокого давления для химической
промышленности.
|
|

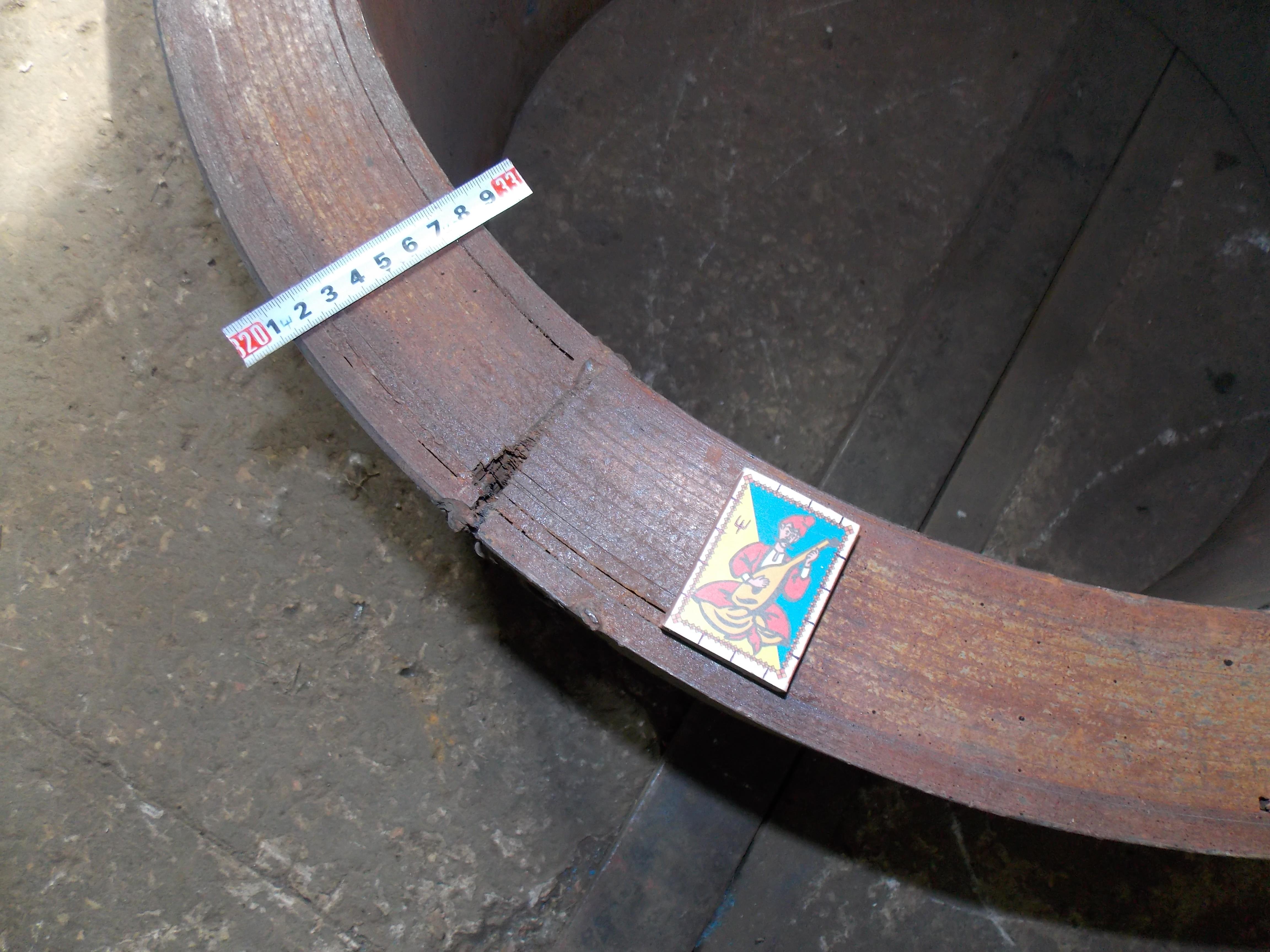

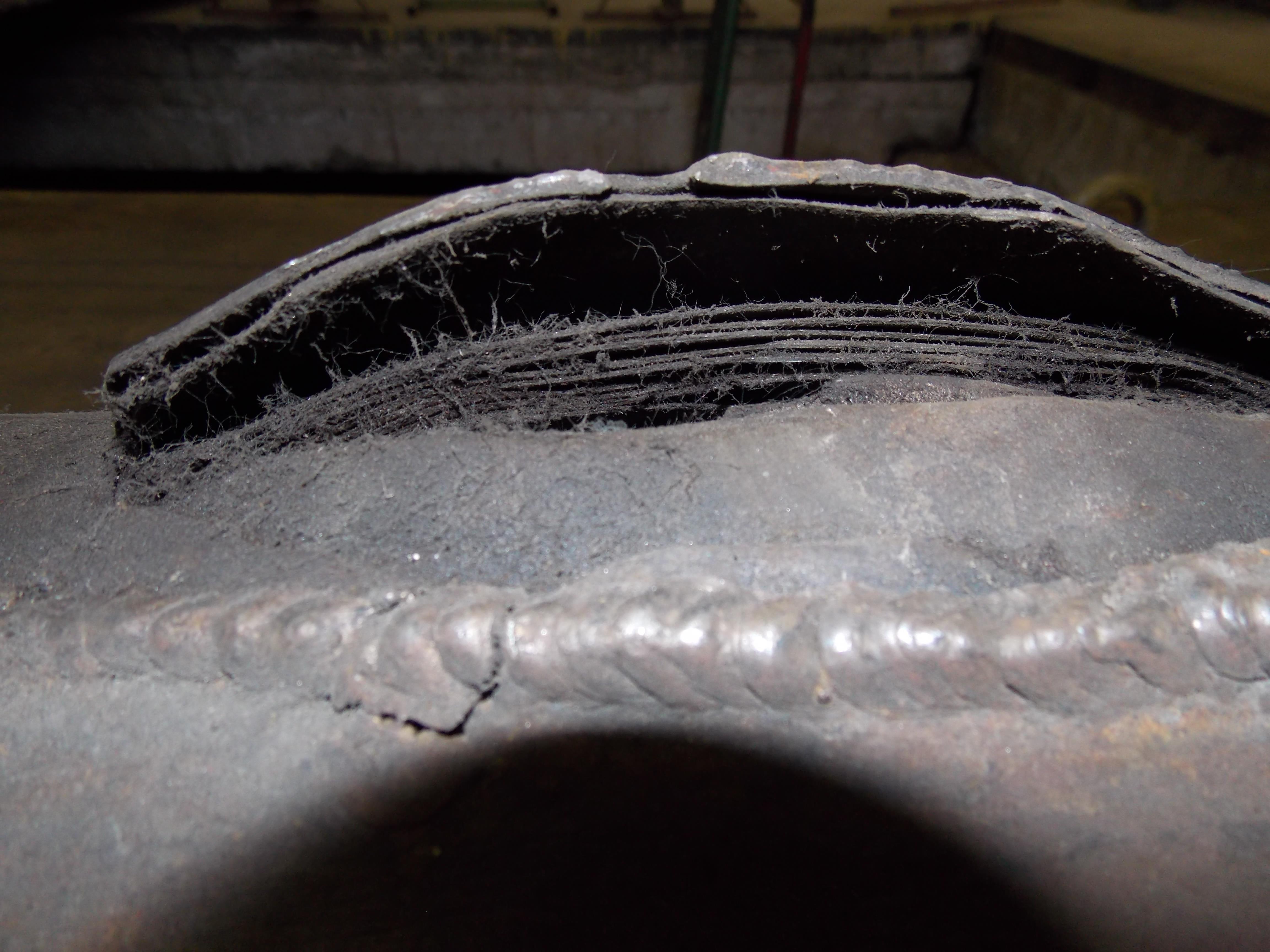

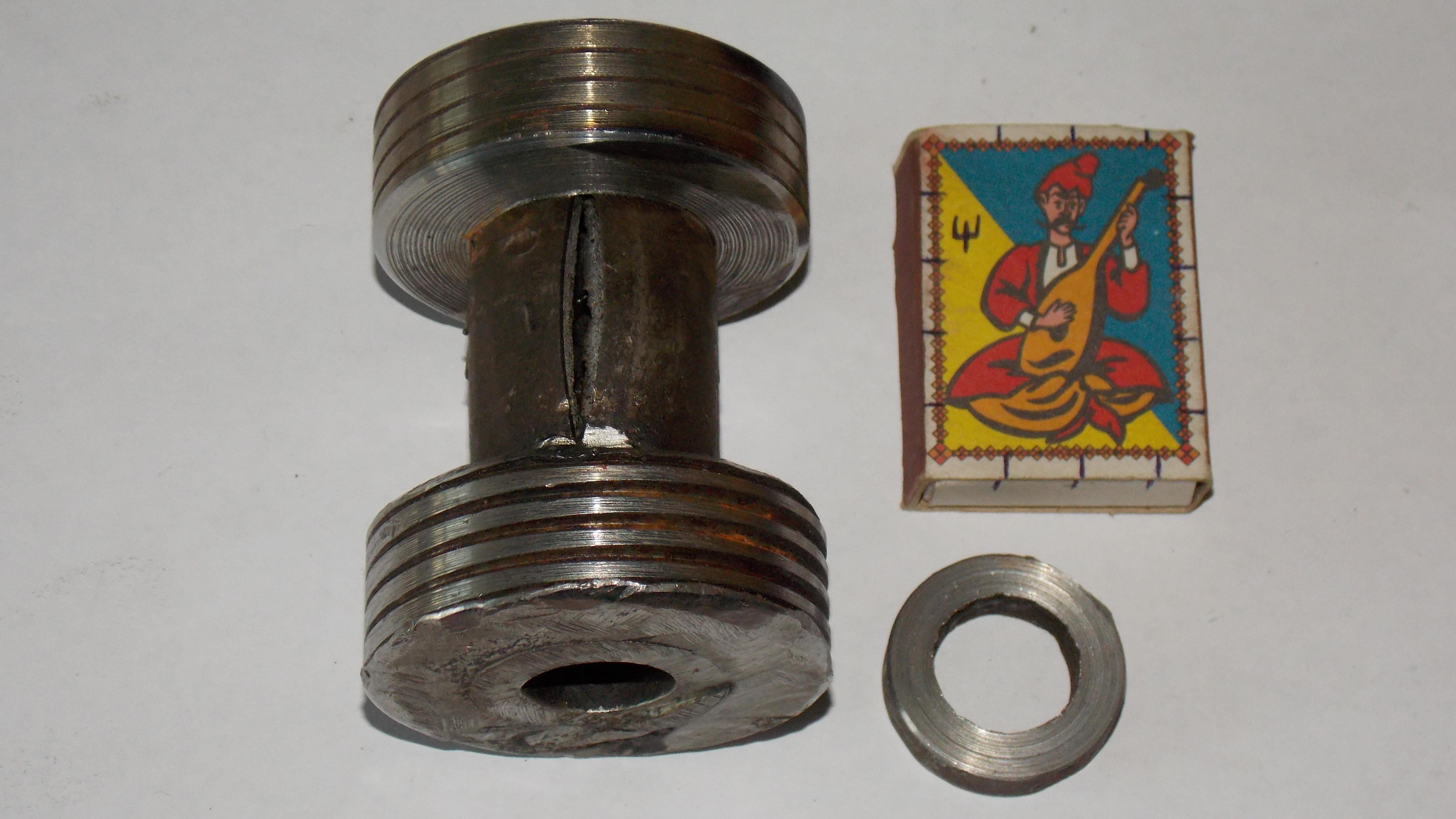

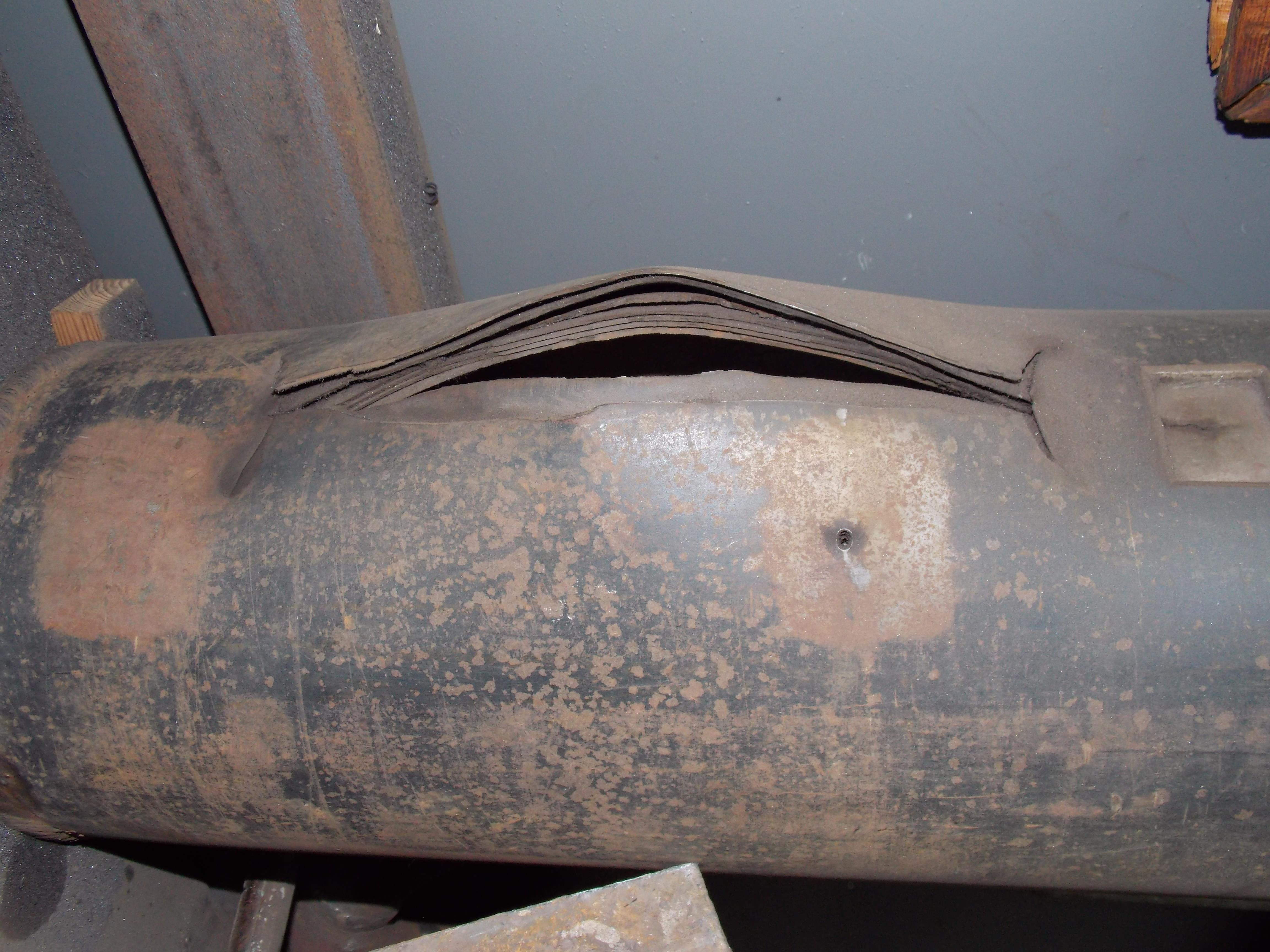

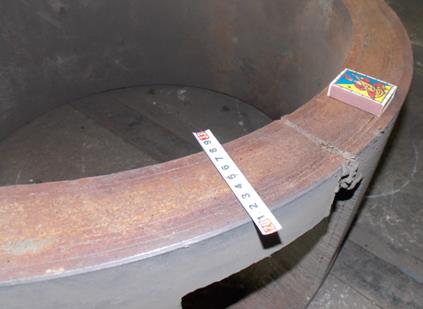

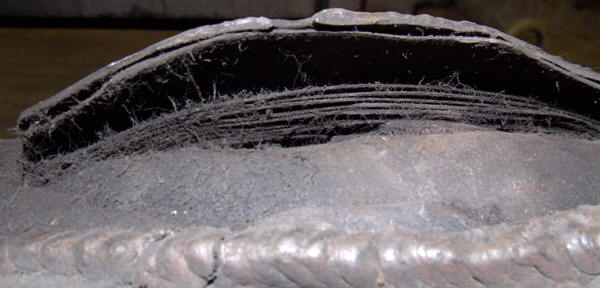

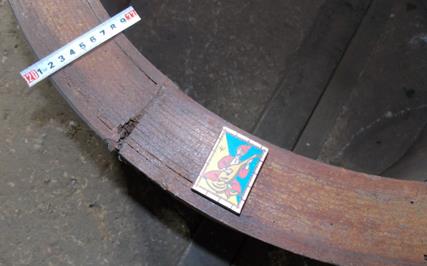

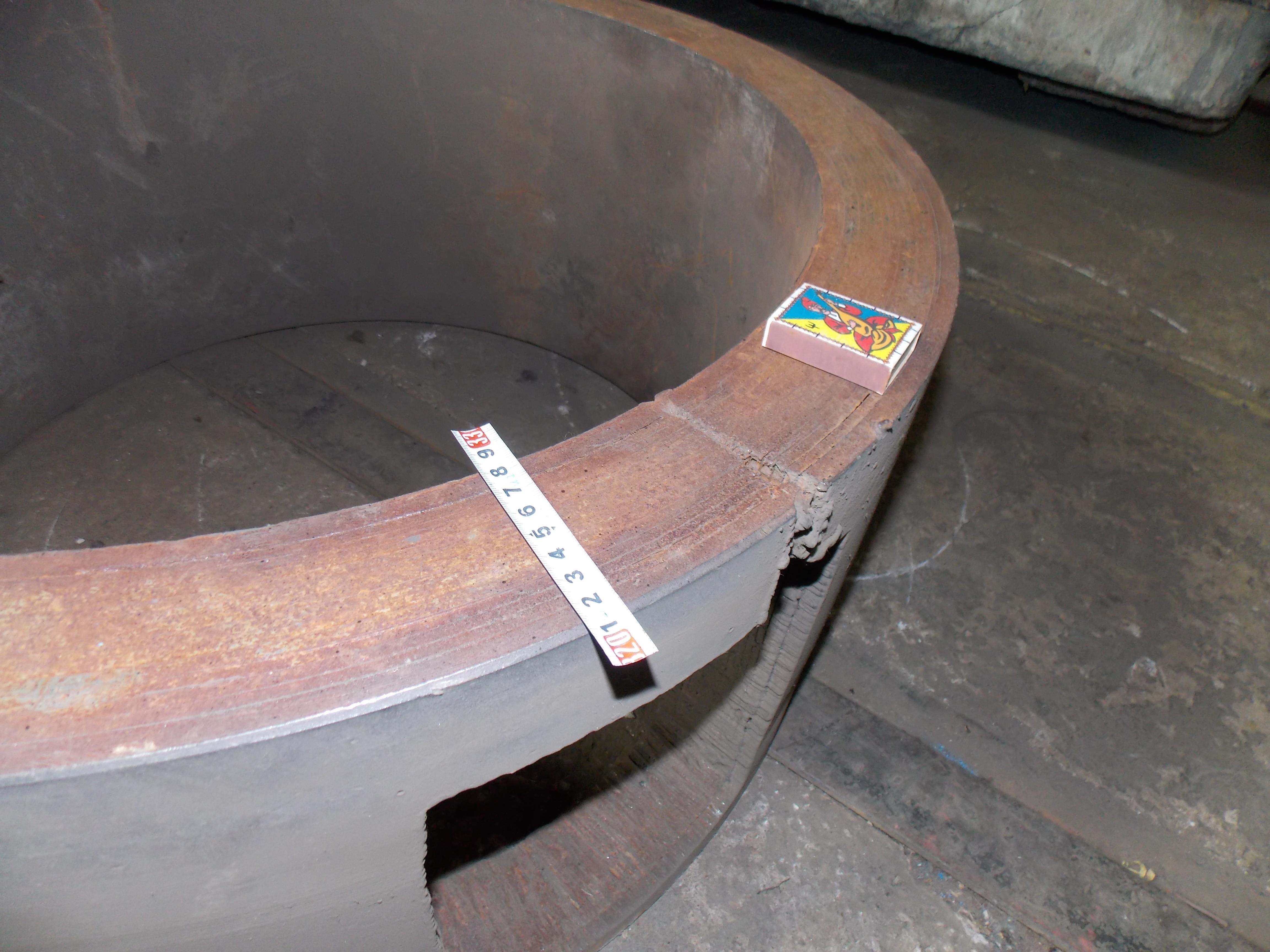

Элементы многослойных цилиндрических обечаек после разрушения
давлением. |
 |
 |

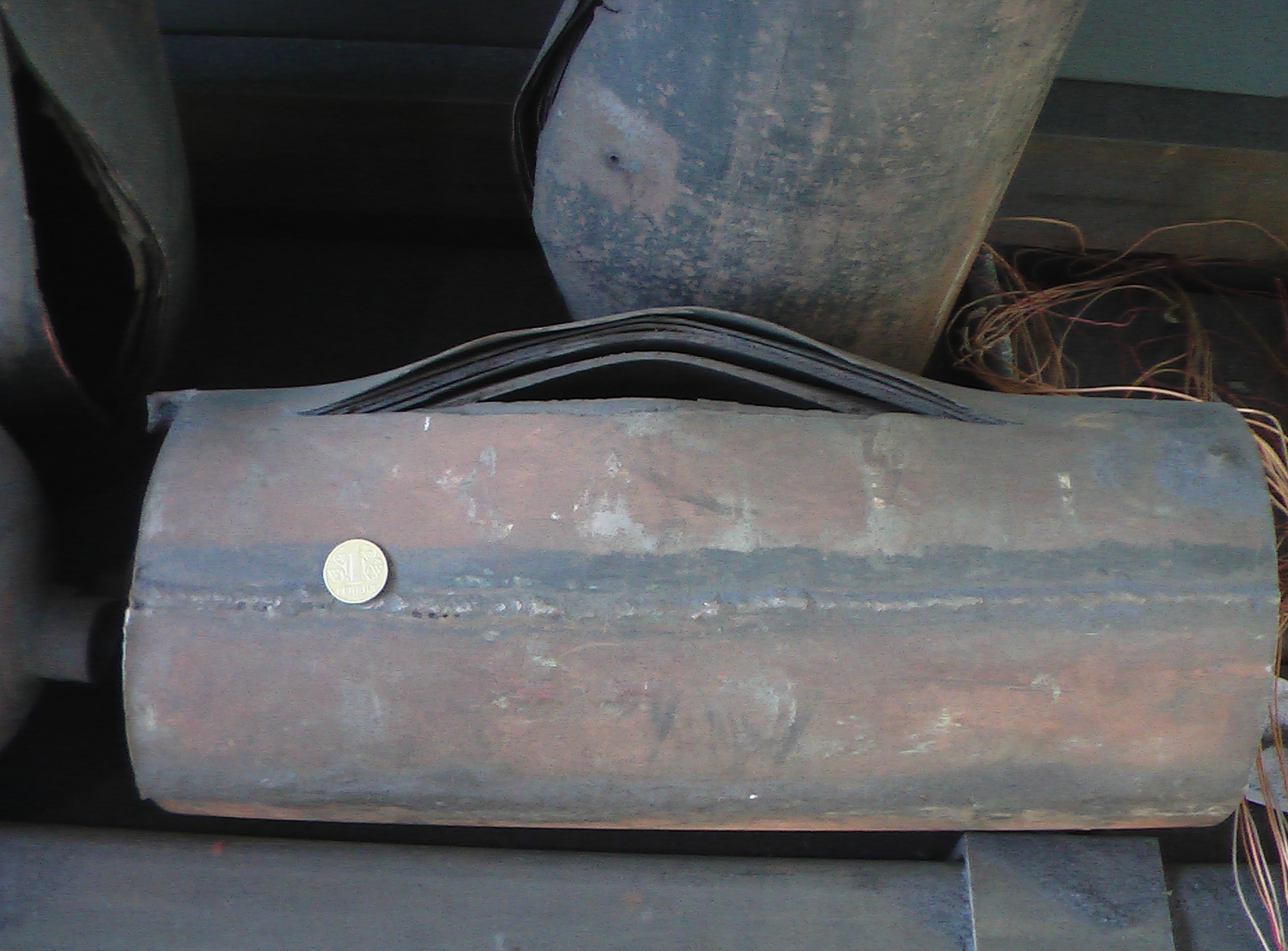

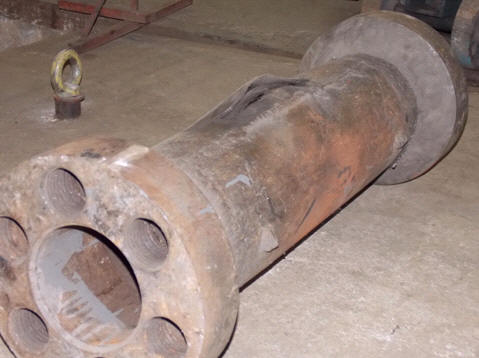

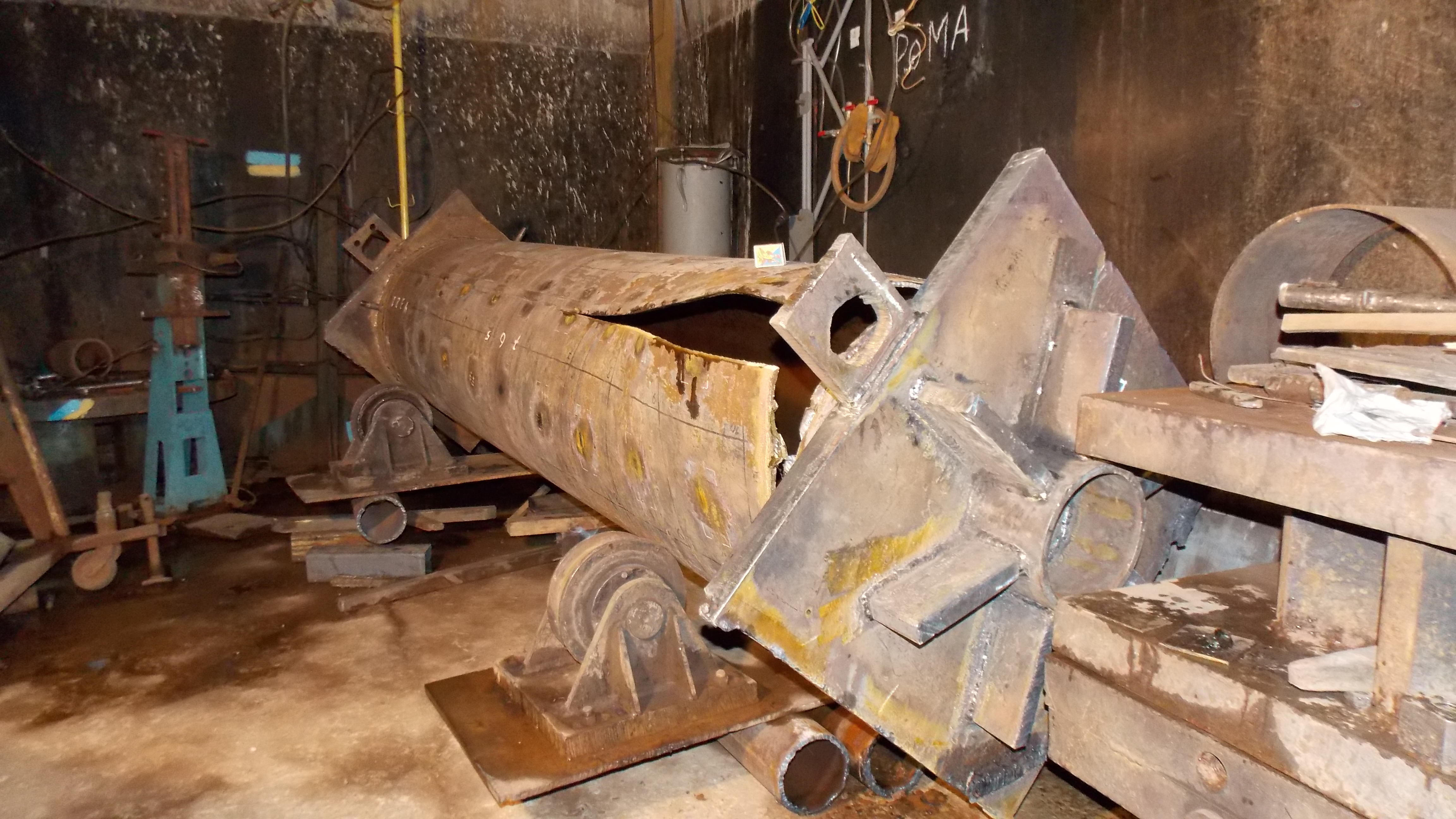

| Многослойная цилиндрическая
обечайка со специальными фланцами. |
Место ее разрушения. |
|
|

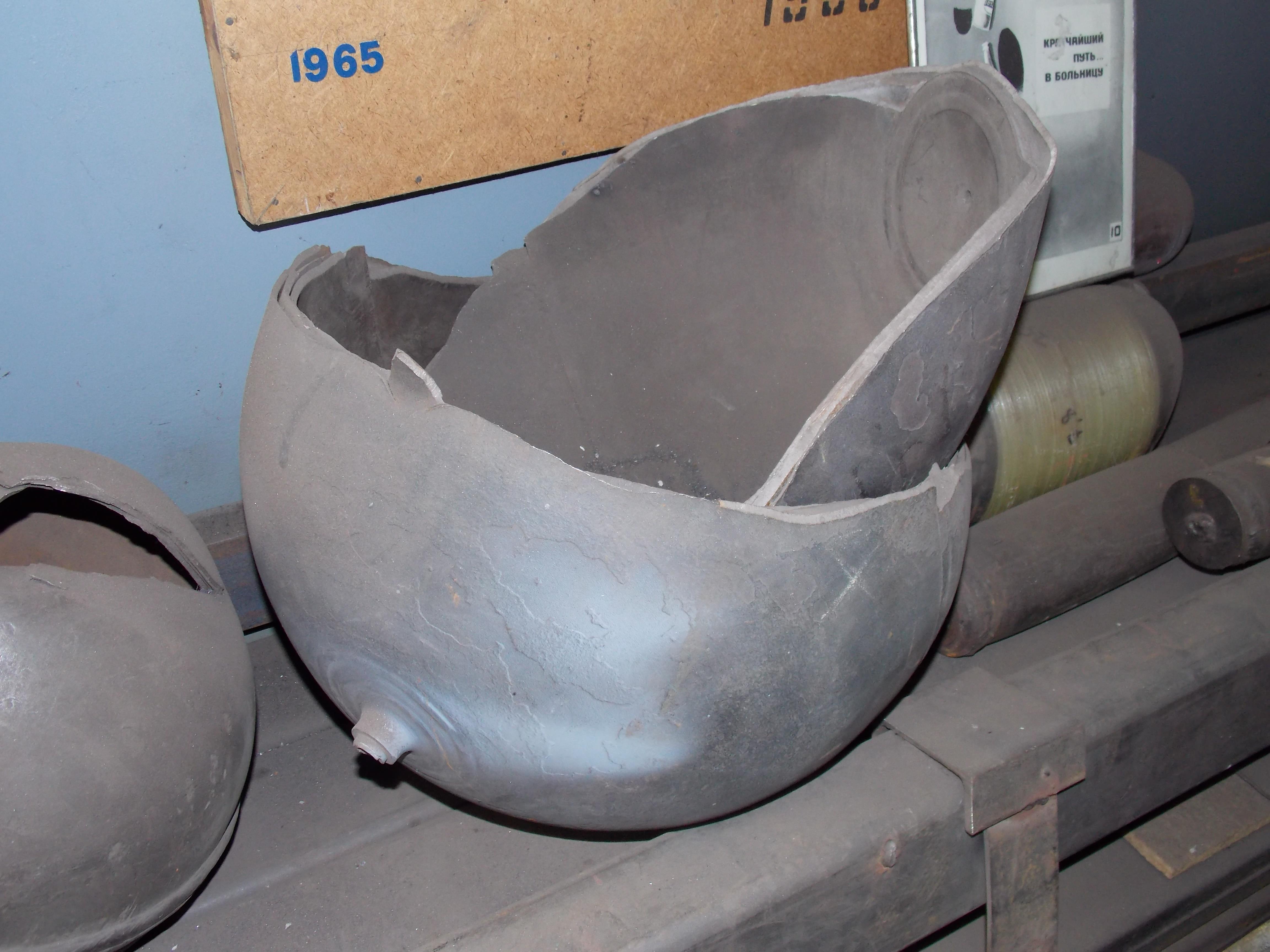

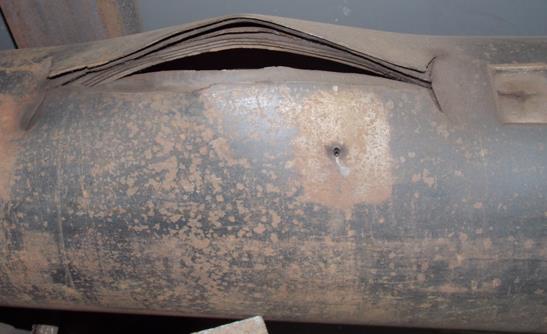

Многослойная обечайка.
|

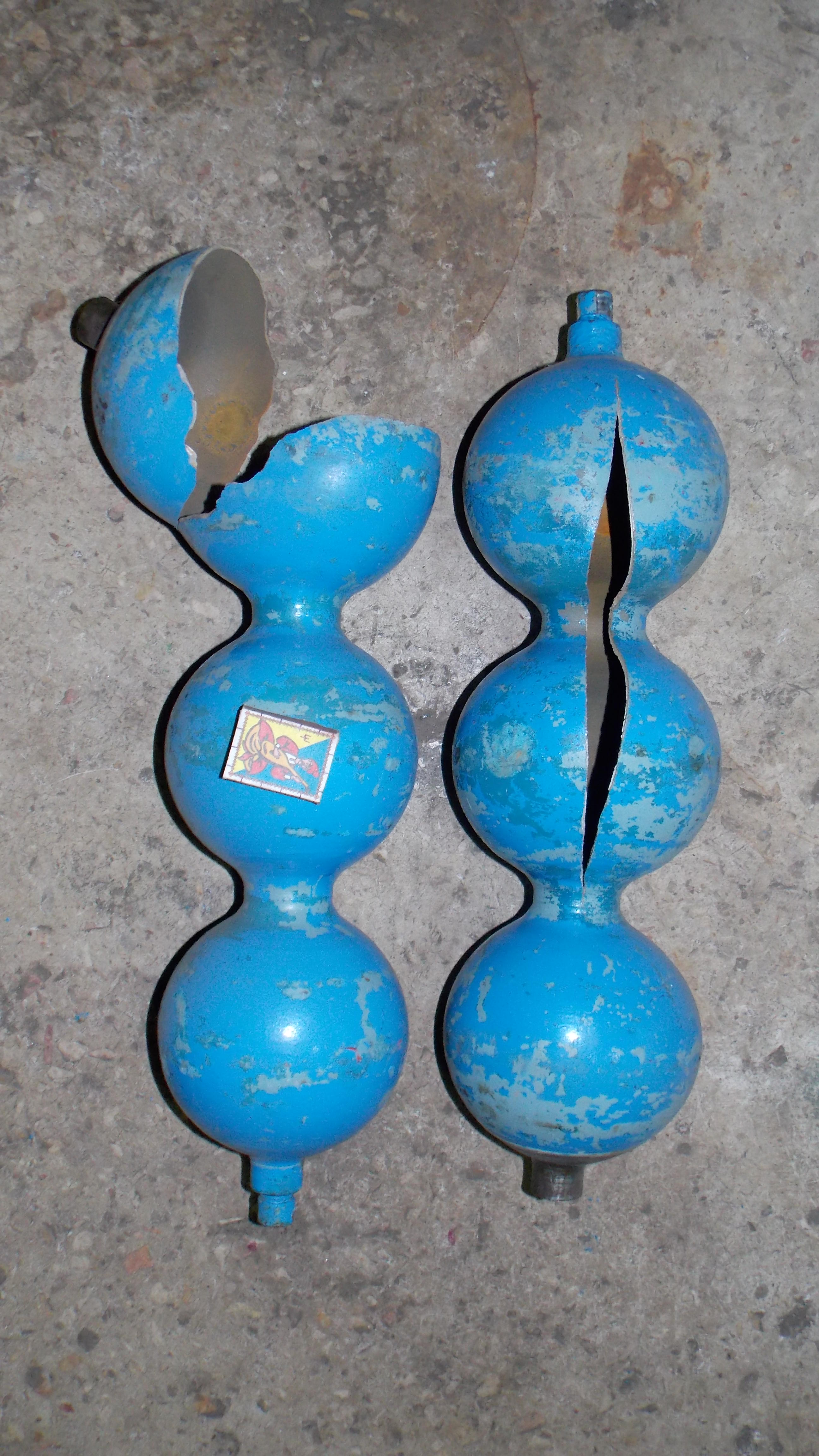

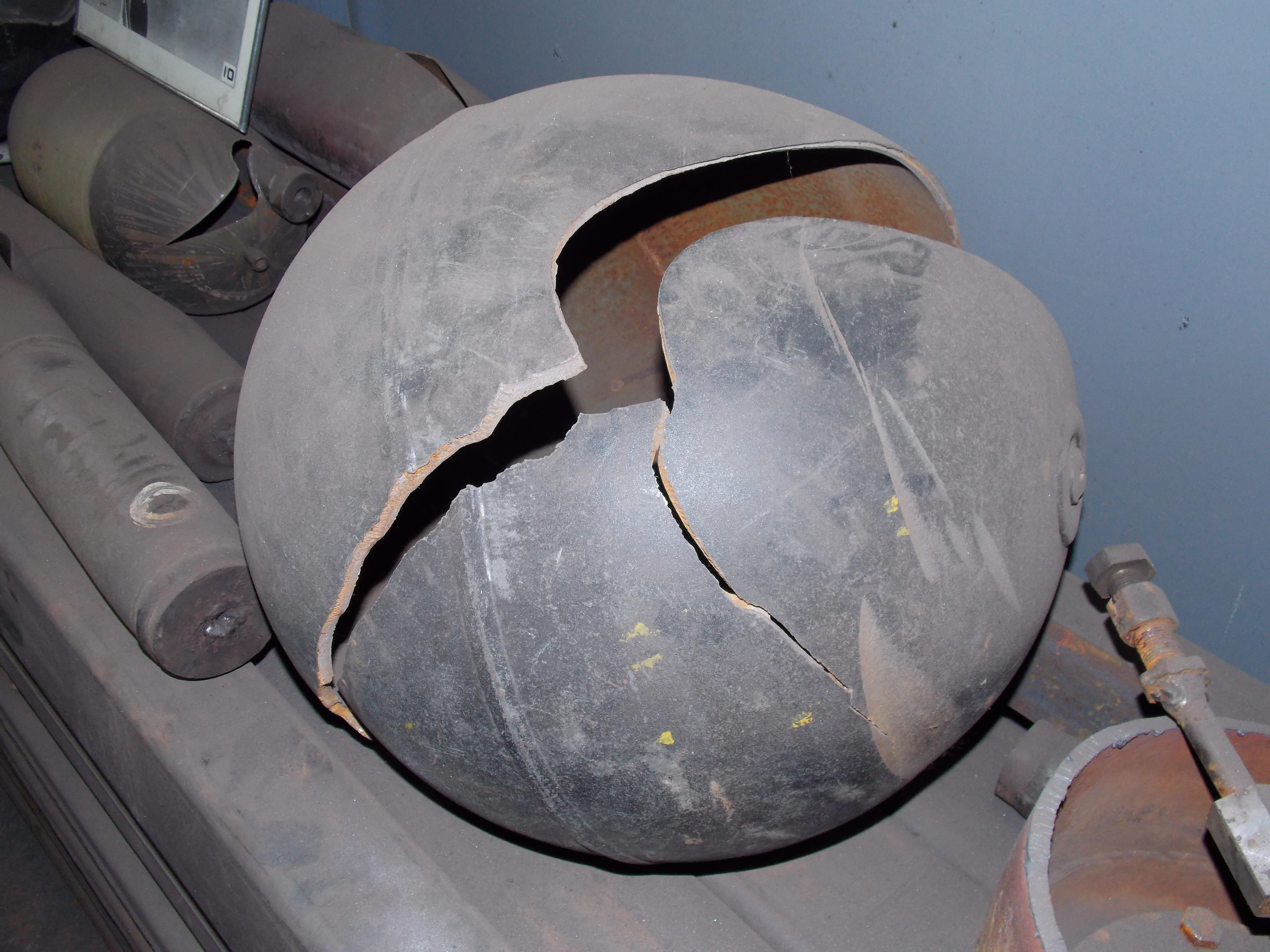

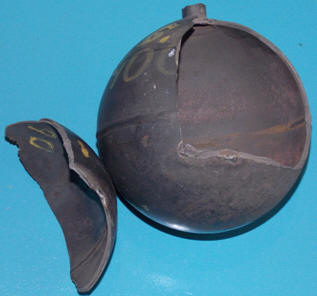

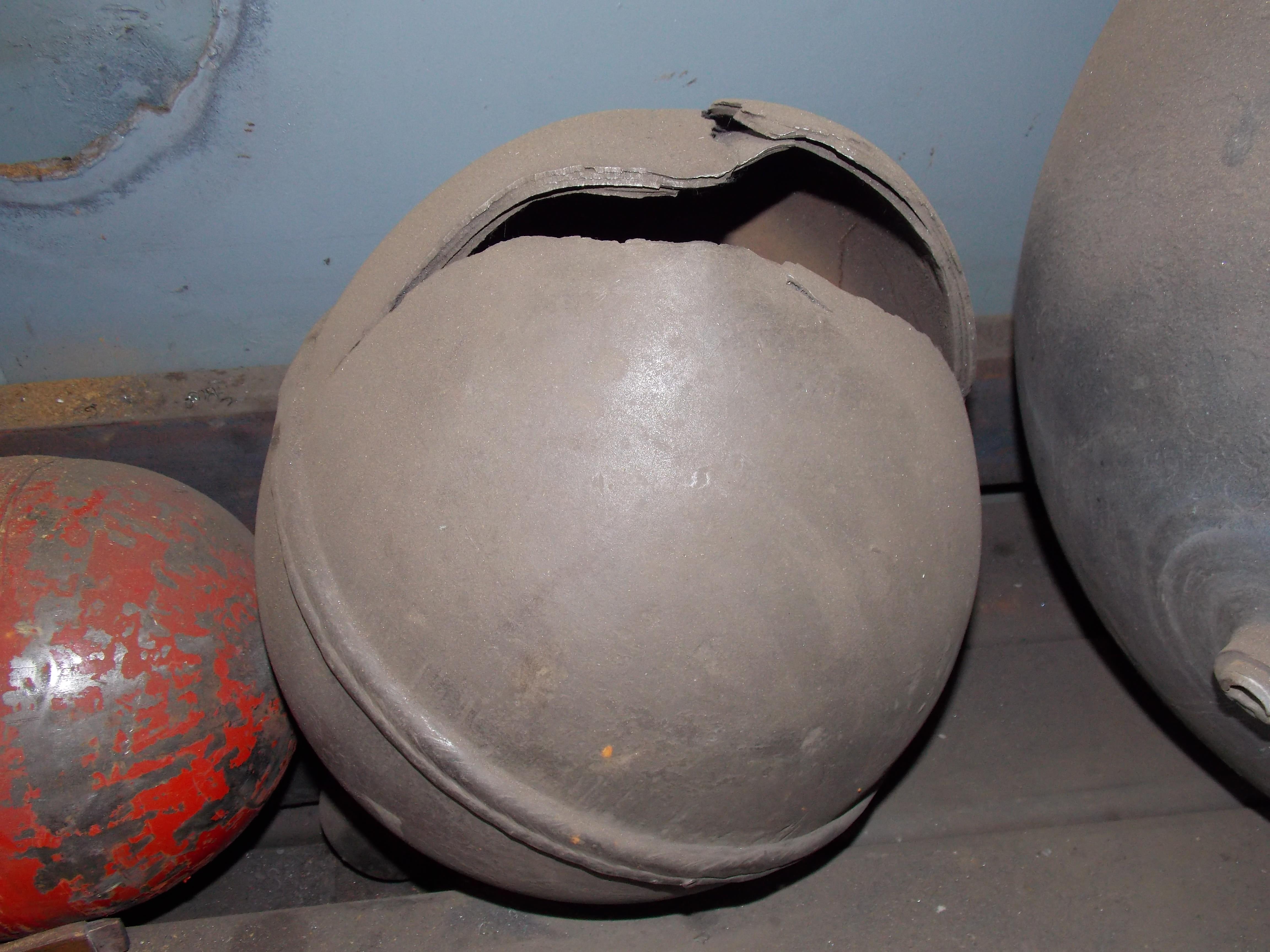

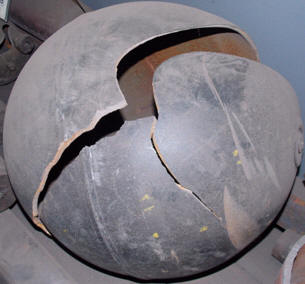

Многослойные шары-баллоны.
|
|
|
|
