Представлены некоторые объекты, испытаний внутренним гидравлическим давлением. Испытания проводились в лаборатории.



Р - давление которым нагружался образец. Рп - пробное давление. Рв - максимальное давление. которое выдержал образец в процессе доведения его до разрушения.


Р=101,12 МПа.

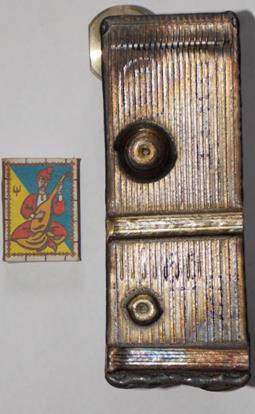

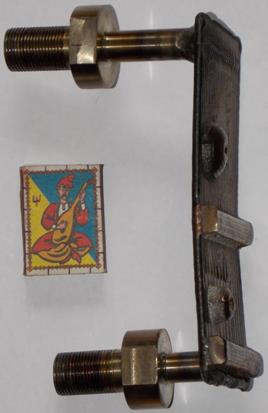

Сварные пластины с каналами.
Выдержали 100 МПа.



Автоклав Test A-001   Автоклав «А24 electro» побутовий газоелектричний 35 л

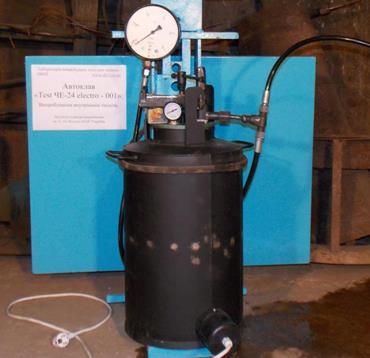

Испытание автоклава «
Test A24 elektro-001» статическим внутренним давлением.


Для «Укрпромтех спецсталь», Украина, г. Черновцы

сайт: www.autoclav.com.ua
YouTube канал: УКРПРОМТЕХ

Рв=31
,3 бар.

Видео испытаний
на канале УКРПРОМТЕХ: рус, укр


Автоклав Test A-001   Автоклав «ЧЕ-24 electro» побутовий газоелектричний 35 л

Испытание автоклава «
Test ЧЕ-24 electro - 001» статическим внутренним давлением.


Для «Укрпромтех спецсталь», Украина, г. Черновцы
сайт: www.autoclav.com.ua
YouTube канал: УКРПРОМТЕХ

Рв=19
,6 бар.

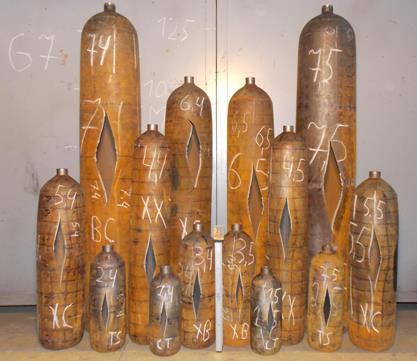

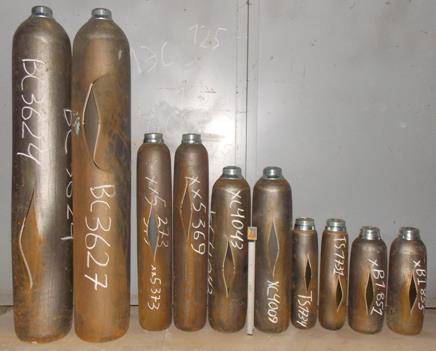

Баллоны GCM   Баллоны GCM

Баллоны GCM



Испытания внутренним пробным давлением продукции
ООО НПП «ТЕХНОЭКС», г. Днепр, Украина
(www.technoeks.com).
email: sales@technoeks.com

Гидравлические испытания фитингов.

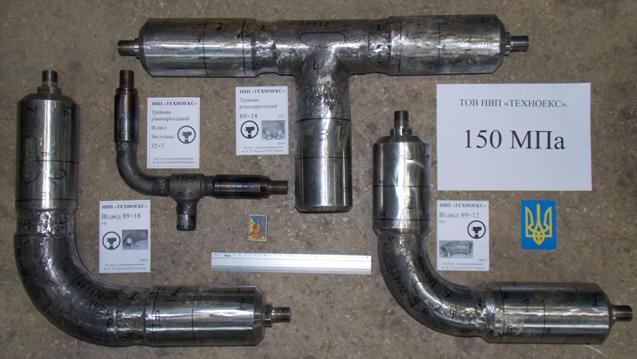

Испытания тройника равнопроходного, отвода и заглушки (32×7-100-09Г2С) пробным давлением Рп=150 МПа.

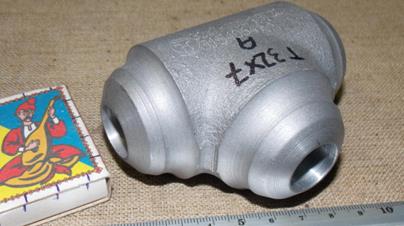

Тройник равнопроходный
Тройник равнопрходный 32×7-100-09Г2С
(№ 1), «Т»

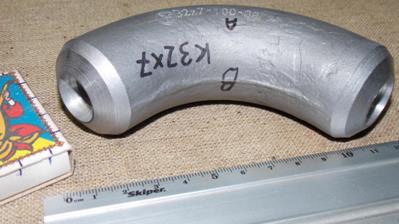

Отвод
Отвод 32×7-100-09Г2С
(№ 2), «О»

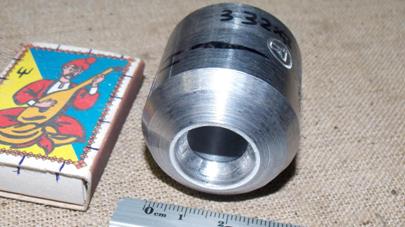

Заглушка
Заглушка 32×7-100-09Г2С
(№ 3), «З»

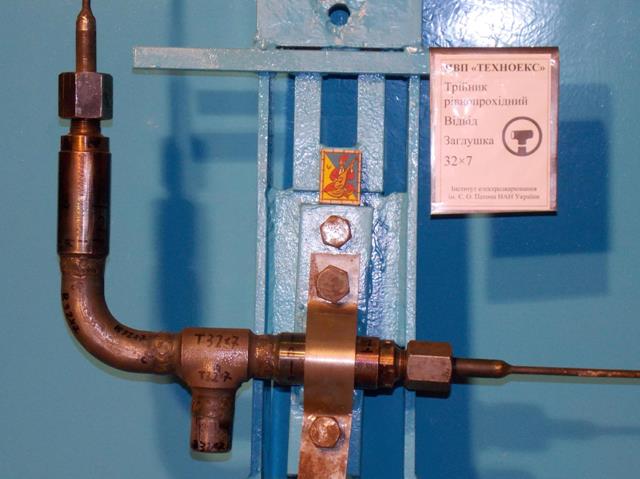

Испытания внутренним высоким давлением
Общий вид сборки 32×7-100-09Г2С с приваренными технологическими заглушками в стенде для гидравлических испытаний
Давление Р=152 МПа (1550 кгс/см2).
Маномерт 1600 кгс/см2

     После испытаний пробным давлением 150 МПа в течение 10 мин., геометрические размеры, а также внутренний объем сварной конструкции, остались без изменений - пластических деформаций не зафиксировано.

Испытания отвода 89×18-100-09Г2С (№ 4) «О» пробным давлением Рп=150 МПа.
Испытания внутренним высоким давлением

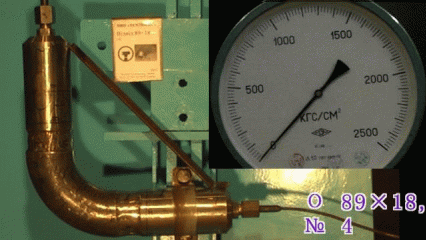

Общий вид отвода 89×18-100-09Г2С (№ 4) «О» с приваренными технологическими заглушками в стенде для гидравлических испытаний
Отвод
Отвод 89×18-100-09Г2С (№ 4), «О»

Давление Р=152
,3 МПа (15523 кгс/см2).

Манометр 2500 кгс/см2

     После испытаний пробным давлением 150 МПа в течение 10 мин., геометрические размеры, а также внутренний объем сварной конструкции, остались без изменений - пластических деформаций не зафиксировано.

Испытания тройника равнопроходного 89×18-100-09Г2С (№ 5), «Т» пробным давлением Рп=150 МПа.
Испытания внутренним высоким давлением
Общий вид тройника равнопроходного 89×18-100-09Г2С (№ 5) «Т» с приваренными технологическими заглушками в стенде для гидравлических испытаний
Отвод
Тройник равнопроходный 89×18-100-09Г2С (№ 5), «Т»

Давление Р=152
,2 МПа (1552 кгс/см2).

Манометр 2500 кгс/см2

     После испытаний пробным давлением 150 МПа в течение 10 мин., геометрические размеры, а также внутренний объем сварной конструкции, остались без изменений - пластических деформаций не зафиксировано.

Испытания тройника отвода 89×12-80-09Г2С (№ 6) «О» пробным давлением Рп=150 МПа.
Испытания внутренним высоким давлением

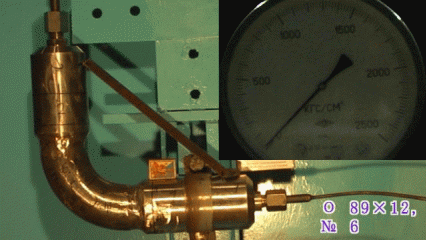

Общий вид отвода 89×12-80-09Г2С (№ 6) «О» с приваренными технологическими заглушками в стенде для гидравлических испытаний
Отвод
Отвод 89×12-80-09Г2С (№ 6), «О»

Давление Р=152
,6 МПа (1556 кгс/см2).

Манометр 2500 кгс/см2

     После испытаний пробным давлением 150 МПа в течение 10 мин., геометрические размеры, а также внутренний объем сварной конструкции, остались без изменений - пластических деформаций не зафиксировано.

Упругие деформации отвода 89×18-100-09Г2С (№ 4) «О»
(
Горизонтальное смещение верхнего конца).
Упругие деформации отвода 89×12-80-09Г2С (№ 6) «О»
(Горизонтальное смещение верхнего конца).




Фото на память.

Видео испытаний:

«ООО НПП ТЕХНОЭКС. Испытания внутренним давлением тройника отвода и заглушки 32×7, 09Г2С».

«ООО НПП ТЕХНОЭКС. Испытания внутренним давлением фитингов 09Г2С».

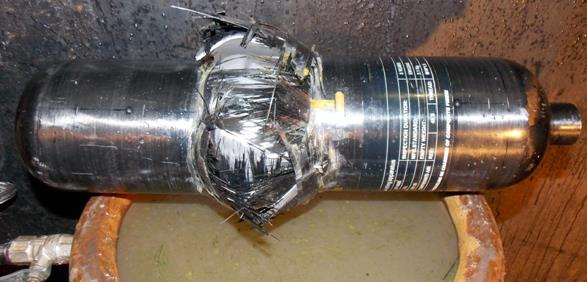

C1. Alsafe   Hydraulic static pressure tests until failure of the new metal-composite gas cylinder model CRPIII -106-3.0-30-T manufactured by Liaoning Alsafe Technology Co., Ltd.
Hydraulic burst test report  pdf.

Гідравлічні випробування статичним тиском до руйнування металокомпозитного нового газового балону моделі CRPIII-106-3.0-30-T виробництва Alsafe Technology Co., Ltd.
Протокол випробувань pdf.
